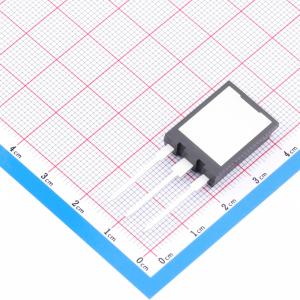

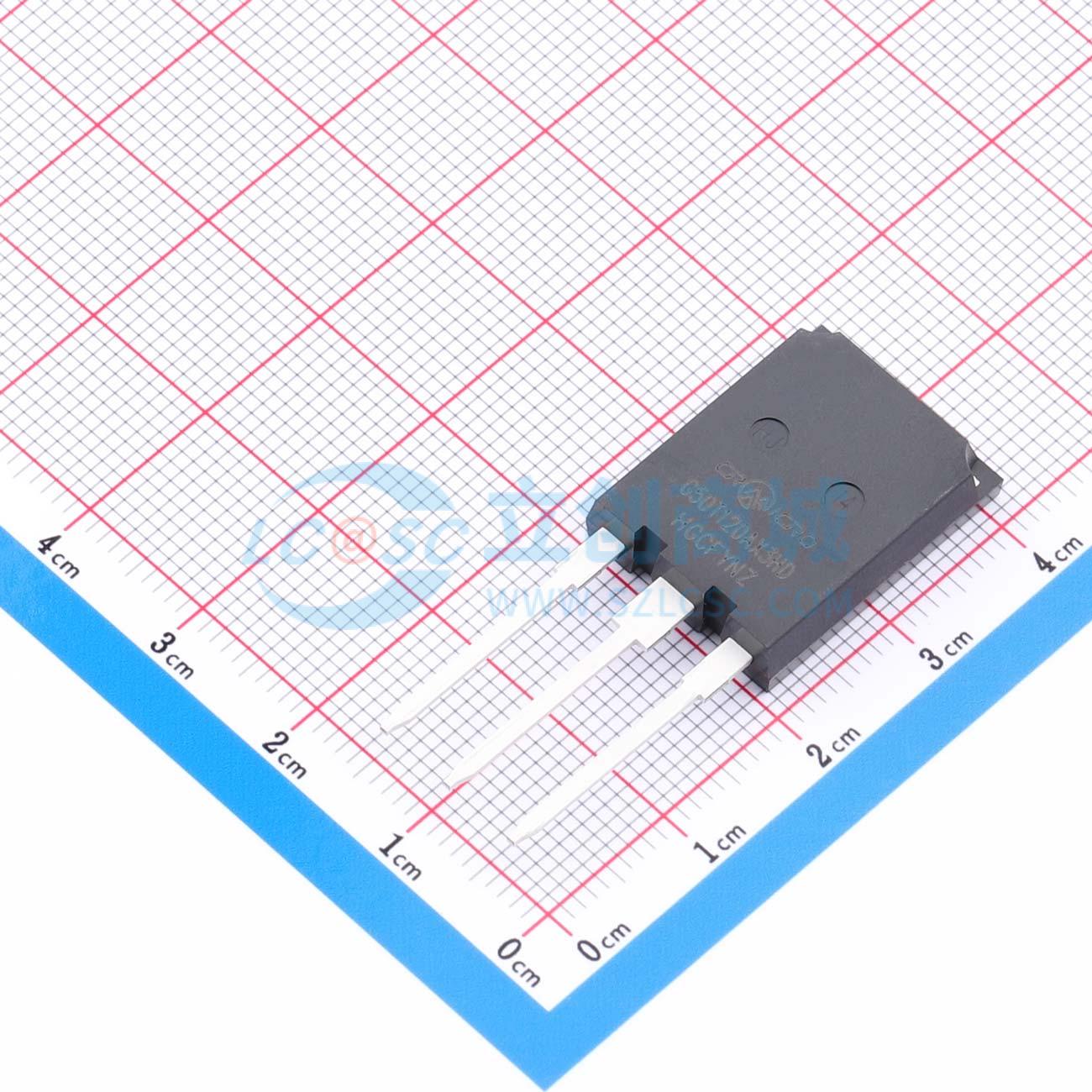

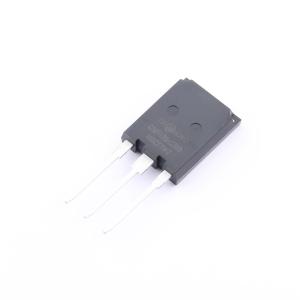

CRG50T120AX3HD
绝缘栅双极型晶体管，饱和压降低、开关速度快，饱和压降为正温度系数，易于并联，高可靠性及热稳定性，内置快恢复二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CRMICRO(华润微)
- 商品型号
- CRG50T120AX3HD
- 商品编号
- C49327919
- 商品封装
- TO-247Plus
- 包装方式
- 编带
- 商品毛重
- 8.9832克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 682W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 50A | |
| 集电极脉冲电流(Icm) | 200A | |
| 集电极截止电流(Ices) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 1.92V | |
| 栅极阈值电压(Vge(th)) | 5.7V | |
| 栅极电荷量(Qg) | 253nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 7.852nF | |
| 输出电容(Coes) | 225pF | |
| 反向传输电容(Cres) | 111pF | |
| 开启延迟时间(Td(on)) | 101ns；89ns | |
| 关断延迟时间(Td(off)) | 349ns；370ns | |
| 导通损耗(Eon) | 3.8mJ；4.1mJ | |
| 关断损耗(Eoff) | 1.96mJ；2.5mJ | |
| 反向恢复时间(Trr) | 86ns | |
| 工作温度 | -40℃~+175℃ |
商品概述
CRG50T120AX3HD具有良好的导通和开关特性，易并联使用，符合RoHS指令要求。
商品特性
- 饱和压降低，开关速度快
- 饱和压降为正温度系数，易于并联使用
- 高可靠性及热稳定性，良好的参数一致性
- 内置快恢复二极管
应用领域
- 光伏逆变器
- 储能
- UPS
