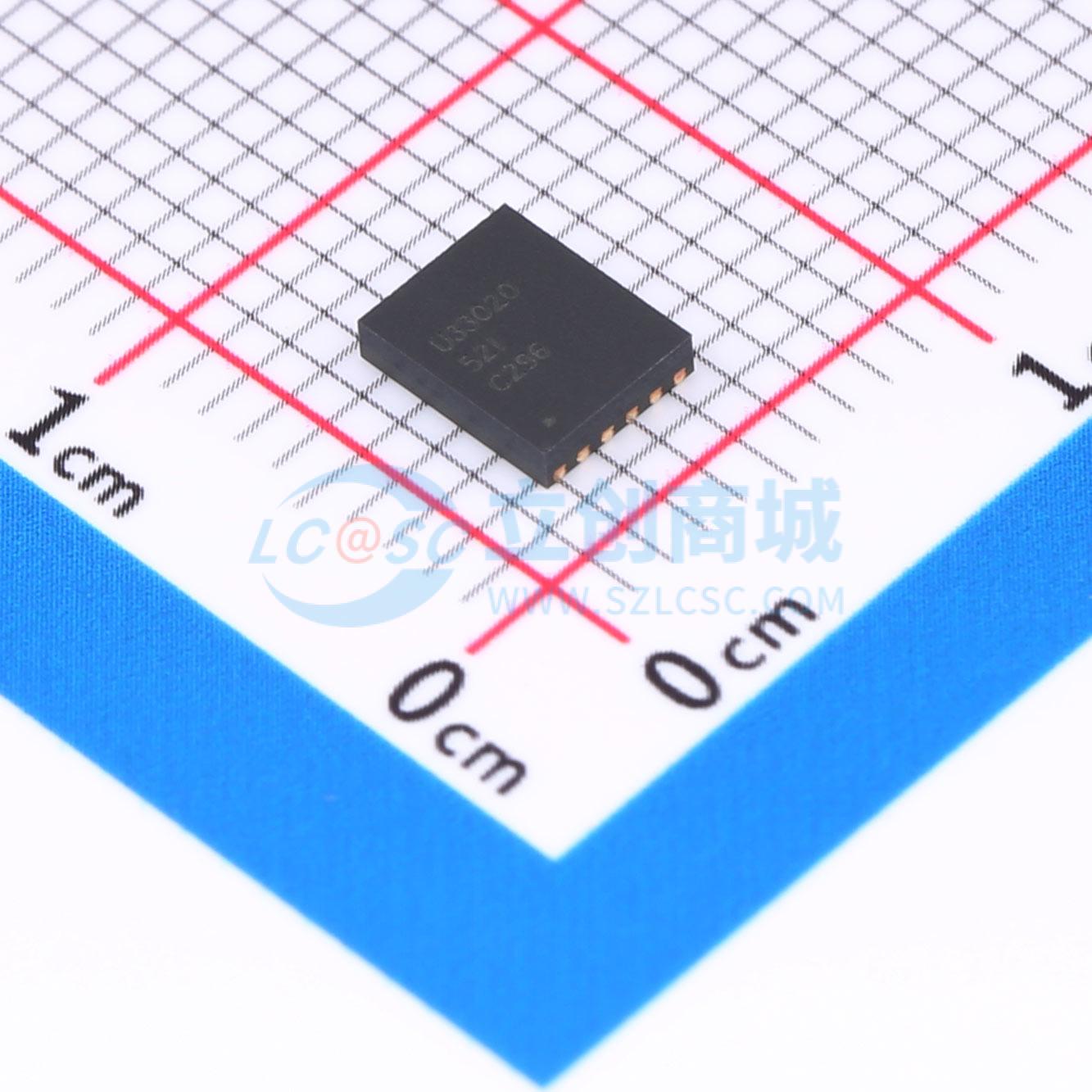

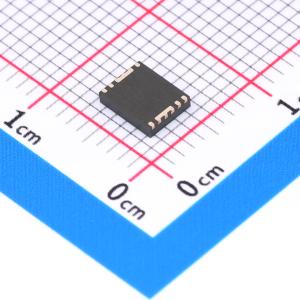

温馨提醒：图片仅供参考，商品以实物为准
UCC33020RAQR
超小型隔离工业直流/直流模块采用集成变压器技术
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC33020RAQR
- 商品编号
- C49307530
- 商品封装
- VSON-FCRLF-12(4x5)
- 包装方式
- 编带
- 商品毛重
- 0.084克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式DC/DC转换器 | |
| 输出功率 | 1W | |
| 工作电压 | 3V~5.5V | |
| 输出电压(Vout) | 5.5V；5V | |
| 输出电流 | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压 | 3kV | |
| 开关频率 | 64.5MHz | |
| 纹波 | 50mV | |
| 工作温度 | -40℃~+125℃ |
商品概述
UCC33020 是一款采用集成变压器技术的工业直流/直流电源模块，可提供 1.0W 的隔离式输出功率。它可支持 3.0V 至 5.5V 的输入电压工作范围，并可通过 5.5V 的可选余量调节 5.0V 输出电压。UCC33020 具有专有变压器架构，可实现 3kVRMS 隔离额定值，同时支持低 EMI 和出色的负载调节。UCC33020 集成了保护特性以提高系统稳健性，例如具有故障报告机制的使能引脚、短路保护和热关断功能。UCC33020 采用小型化、薄型 VSON (4.0mm ×5.00mm) 封装，高度为 1.00mm，间隙和爬电距离 >4.1mm。
商品特性
- 最大输出功率为 1.0W
- 3.0V 至 5.5V 输入电压工作范围
- 5.0V、5.5V 稳定可选输出电压，5.0V:200mA 可用负载电流
- 0.5% 典型负载调整率
- 4mV/V 典型线性调整率
- 稳健可靠的隔离栅:隔离等级3kVRMS，浪涌能力6.5kVPK，工作电压1159VPK，200V/ns共模瞬态抗扰度
- 采用集成式变压器技术的高功率密度隔离式直流/直流模块
- 自适应展频调制 (SSM)
- 符合 CISPR-32 B 级辐射标准
- 强磁场抗扰度
- 过载保护和短路保护
- 热关断
- 低浪涌电流软启动
- 具有故障报告机制的使能引脚
- 计划的安全相关认证:DIN EN IEC 60747-17 (VDE 0884-17)、UL 1577/CSA 元件认证计划、IEC 62368-1 和 IEC 60601-1 认证
- 工作温度范围:-40℃ 至 125℃
- VSON-12 (4.0mm × 5.00mm) 封装
应用领域
- 工厂自动化 PLC 模块
- 电动汽车充电基础设施
- E 模式 GaN 的隔离式偏置
- 数字隔离器的隔离式辅助电源
- 适用于 RS-485、RS-422 和 CAN 的隔离式辅助电源
