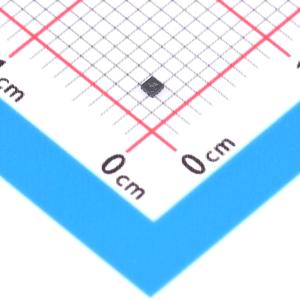

温馨提醒：图片仅供参考，商品以实物为准

TLV74318PDQNR1

1.8V 300mA 5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TLV74318PDQNR1
商品编号: C49307579
商品封装: X2SON-4
包装方式: 编带
商品毛重: 0.087755克(g)

商品参数

商品概述

TLV743P是一款超小尺寸、低静态电流的低压差线性稳压器（LDO），可输出300 mA电流，具有良好的线性和负载瞬态性能，器件输出精度典型值为1%。TLV743P设计为配合1 µF的小输出电容即可稳定工作，器件在上电和使能过程中提供折返电流控制，该功能对电池供电设备尤为重要。TLV743P内置有源下拉电路，可在器件禁用时快速放电输出负载。TLV743P提供标准DBV (SOT-23)和DQN (X2SON)封装可选。

商品特性

输入电压范围:1.4 V 至 5.5 V
使用1 µF陶瓷输出电容即可稳定工作
折返式过流保护
提供SOT-23 (5)和X2SON (4)封装
3.3 V输出、300 mA条件下压差为125 mV
输出精度:典型值1%，最大值1.4%
低静态电流:34 µA
提供1 V 至 3.3 V的固定输出电压版本
1 kHz下电源抑制比为50 dB
有源输出放电

应用领域

平板电脑
智能手机
笔记本和台式电脑
便携式工业和消费产品
WLAN和其他PC附加卡
摄像头模块

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	5.5V
	输出电压	1.8V
	输出电流	300mA
	电源纹波抑制比(PSRR)	68dB

	属性	参数值
	压差	270mV@(300mA)
	静态电流(Iq)	34uA
	噪声	120uVrms
	工作温度	-40℃~+125℃
	输出类型	固定
	输出通道数	1
