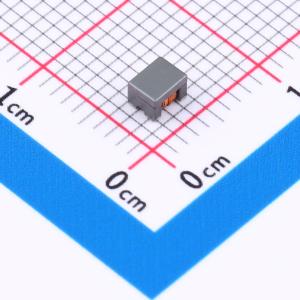

温馨提醒：图片仅供参考，商品以实物为准
WCM3225F-2-601T22
2 600Ω@100MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：绕组类型实现了小尺寸和薄型化。 防止高频下的共模噪声。 出色的可焊性。 工作温度：-40至+125℃（包括自升温）。应用：PC的USB2.0、外围设备、小型数字AV设备等。 笔记本电脑、液晶显示器的LVDS线路
- 品牌名称
- Magnetsyc(元磁)
- 商品型号
- WCM3225F-2-601T22
- 商品编号
- C49304851
- 商品封装
- SMD-4P,3.2x2.5mm
- 包装方式
- 编带
- 商品毛重
- 0.20785克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 线路数 | 2 | |
| 电感@频率 | - | |
| 额定电流 | 2.2A | |
| 阻抗@频率 | 600Ω@100MHz |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压 | 80V | |
| 耐电压 | - | |
| 直流电阻(DCR) | 90mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 绝缘电阻 | 10MΩ |
商品特性
- 绕线结构实现小型化和低剖面
- 高频共模噪声抑制
- 优异的可焊性
- 工作温度 -40 ~ +125℃（包含自升温）
应用领域
- PC及外设的USB2.0
- 笔记本电脑和LCD的LVDS线路
- 音频线路
