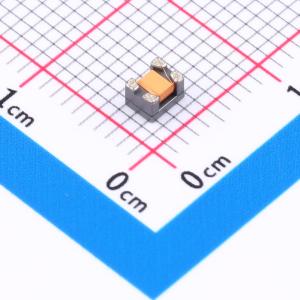

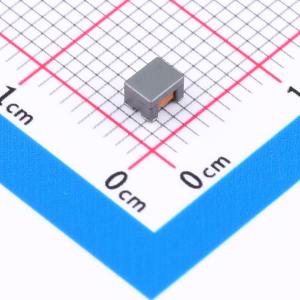

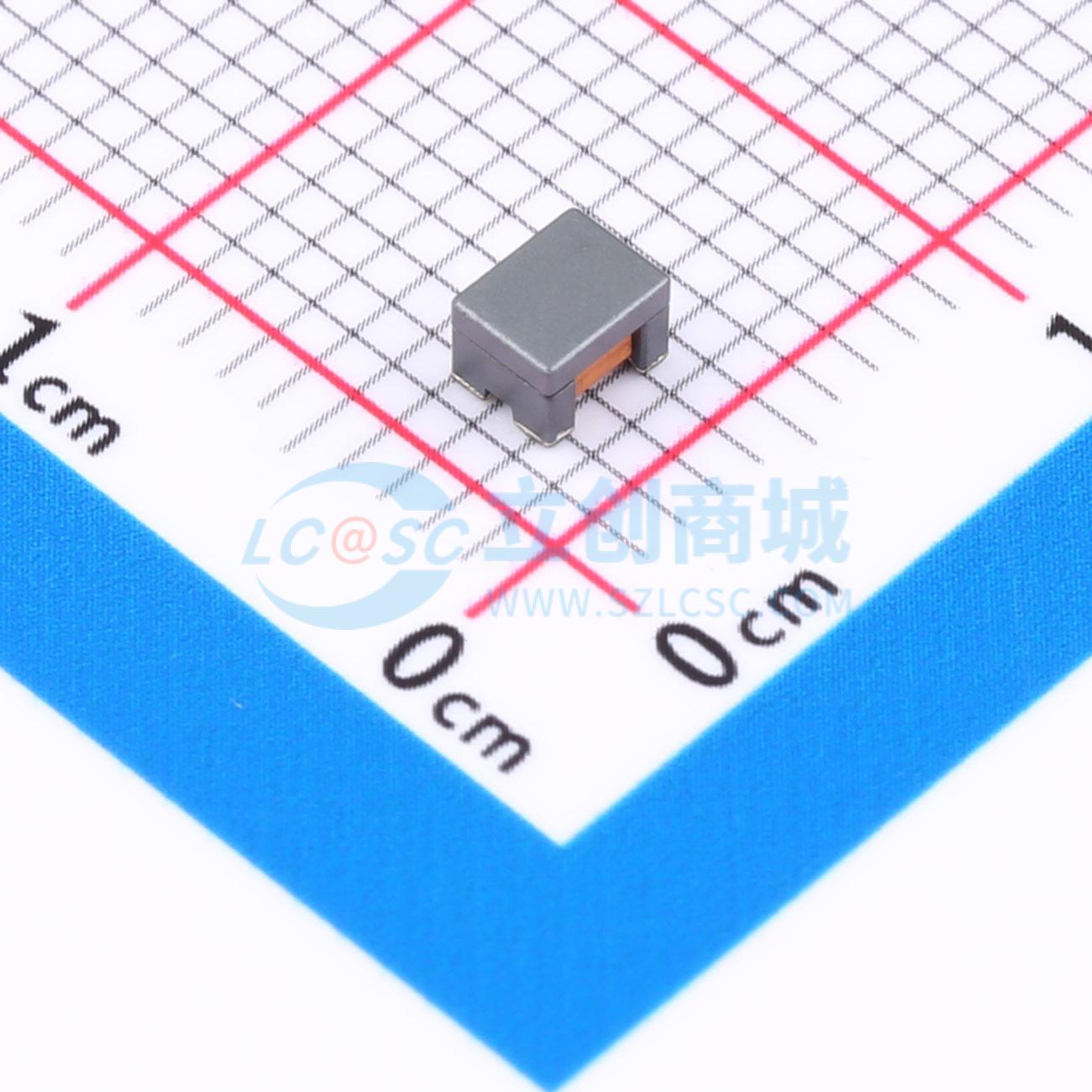

WCM3225L-2-201TF
2 8kΩ@10MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：绕线式设计，实现小尺寸和薄型化。 可防止高频共模噪声。 具有出色的可焊性。 工作温度：-40～+125℃（包括自升温）。应用：汽车领域。 用于Flex Ray、CANBUS汽车局域网的共模噪声抑制
- 品牌名称
- Magnetsyc(元磁)
- 商品型号
- WCM3225L-2-201TF
- 商品编号
- C49304857
- 商品封装
- SMD-4P,3.2x2.5mm
- 包装方式
- 编带
- 商品毛重
- 0.2033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 线路数 | 2 | |
| 电感@频率 | 200uH@100kHz | |
| 额定电流 | 70mA | |
| 阻抗@频率 | 8kΩ@10MHz |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压 | 50V | |
| 耐电压 | - | |
| 直流电阻(DCR) | 4.8Ω | |
| 工作温度 | -40℃~+125℃ | |
| 绝缘电阻 | 10MΩ |
商品特性
- 绕线类型实现小尺寸和低剖面
- 高频共模噪声抑制
- 优异的可焊性
- 工作温度范围 -40 ~ +125℃（包含自温升）
应用领域
- 汽车应用
- Flex Ray、CANBUS 汽车局域网的共模噪声抑制
