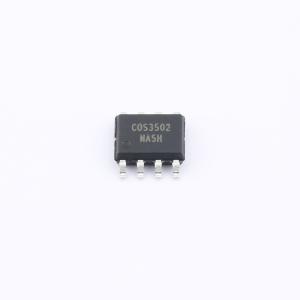

COS3502SR

比较器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 4.5ns高速双路推挽比较器，比较器数:双路，传播延迟: 4.5ns，轨到轨: 输入/输出，静态电流:3.3mA。商城规格书仅供参考，具体参考科山芯创官网最新资料手册
品牌名称: COSINE(科山芯创)
商品型号: COS3502SR
商品编号: C49304672
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.18125克(g)

商品参数

	属性	参数值
	商品目录	比较器
	比较器数	双路
	输入失调电压(Vos)	1mV
	输入偏置电流(Ib)	2pA
	传播延迟(tpd)	4.5ns
	滞后电压(Vhys)	1.6mV
	共模抑制比(CMRR)	55dB
	输出类型	推挽
	输出模式	-
	轨到轨	轨到轨输入

	属性	参数值
	静态电流(Iq)	3.3mA
	工作温度	-40℃~+125℃
	最大电源宽度(Vdd-Vss)	-
	单电源	2.7V~5.5V
	双电源(Vee ~ Vcc)	-
	输入失调电压温漂(Vos TC)	5uV/℃
	输入失调电流(Ios)	2pA
	输入失调电流温漂(Ios TC)	-
	响应时间(tr)	-
	功能特性	内置迟滞

商品概述

COS3501和COS3502是单通道和双通道比较器，具有4.5ns的高速传播延迟和轨到轨推挽输出。其工作电压范围为2.7V至5.5V，非常适合3.3V和5V系统。输入偏置电流典型值为2.0pA，输入失调电压典型值为1mV。COS350x系列内置1.6mV迟滞以增强抗噪能力。输入共模范围可超出电源轨0.2V。它们具有推挽输出级，在驱动LED或容性负载时能够提供数毫安的灌电流和拉电流。

商品特性

低传播延迟：4.5 ns
低静态电流：3.3 mA
低输入失调电压：典型值1 mV
工作电压范围：2.7V ~ 5.5V
轨到轨输入
推挽输出
内部迟滞增强抗噪能力
输入偏置电流：典型值2 pA
过驱动输入无相位反转
扩展工作温度范围：-40℃ ~ +125℃
小尺寸封装

应用领域

检测设备
阈值检测器/鉴别器
峰值和过零检测器
逻辑电平转换
便携设备
传感器调理
高速采样系统
电池供电电子设备
红外接收器
窗口比较器
