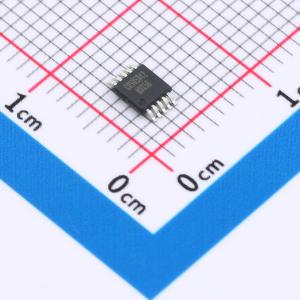

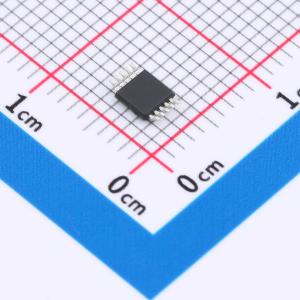

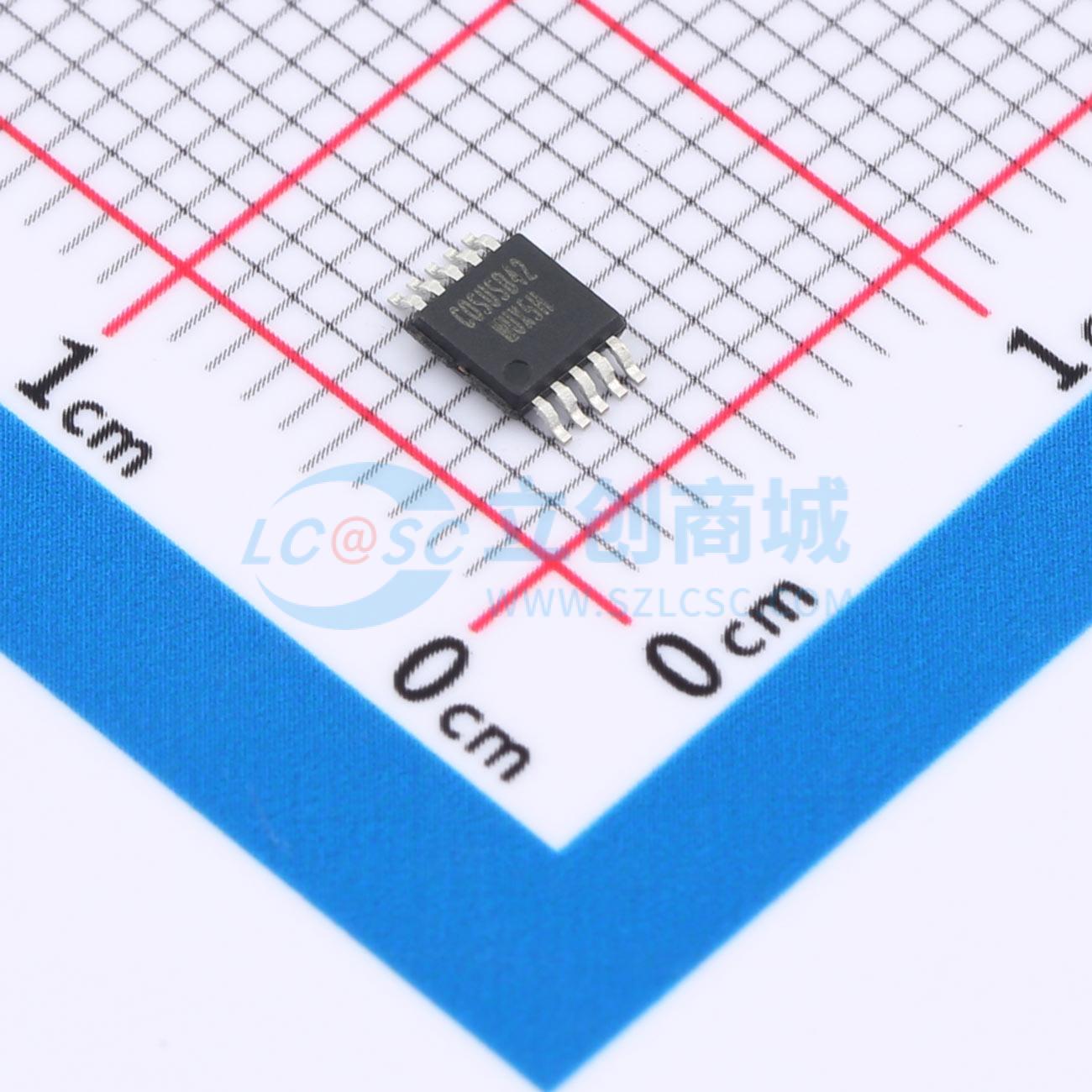

温馨提醒：图片仅供参考，商品以实物为准

COSUSB42MUX

模拟开关/多路复用器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 高速 USB 2.0 1:2多路复用开关(DPDT),具有单独使能和ESD保护，开关电路:双刀双掷(DPDT)，工作电压: 1.8V~5.5V。商城规格书仅供参考，具体参考科山芯创官网最新资料手册
品牌名称: COSINE(科山芯创)
商品型号: COSUSB42MUX
商品编号: C49304673
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.1658克(g)

商品参数

商品概述

COSUSB42 是一款低电压、高带宽的双刀双掷 CMOS 模拟开关，配备单输出使能控制引脚。该器件可在 1.8V 至 5.5V 的单电源下工作，传递轨到轨摆幅的信号。开关在导通时双向导通性能一致。输出使能引脚可将信号路径置于高阻抗状态，从而在不使用时隔离总线并降低电流消耗。该器件具有低导通电阻和优异的导通电阻匹配特性，并采用先断后通功能，可防止信号在通道间切换时失真。该器件非常适合在 USB I/O 数量有限的手机和消费类应用中切换高速 USB 2.0 信号。

商品特性

1.8V 至 5.5V 单电源工作
低功耗（最大值 1μA）
低导通电阻：最大值 10Ω
-3dB 带宽：典型值 900 MHz
快速开关速度
先断后通操作
轨到轨操作
兼容 TTL/CMOS 逻辑电平
支持模拟和数字信号
小型封装：MSOP10， UQFN10
扩展工业温度范围：-40°C 至 +125°C

应用领域

多用途信号切换
便携式设备
机顶盒
采样保持系统
电信信号切换

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	导通电阻(Ron)	10Ω
	工作电压	1.8V~5.5V
	导通电容(Con)	10pF

	属性	参数值
	导通时间(ton)	15ns
	关闭时间(toff)	6ns
	带宽	900MHz
	工作温度	-40℃~+85℃
	传播延迟(tpd)	300ps
	功能特性	双向模拟通道；无毛刺切换
