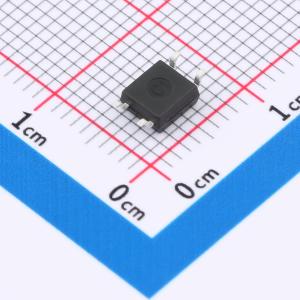

温馨提醒：图片仅供参考，商品以实物为准
PC357C
C档 DC输入 隔离电压(rms):5kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 接收端电压：80V CTR:200%~400%
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- PC357C
- 商品编号
- C49287306
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.2131克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@1mA,20mA | |
| 上升时间(tr) | 4us@2mA,100Ω | |
| 下降时间 | 3us@2mA,100Ω | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
PC357是一款小外形的贴片光电耦合器件，适合表面贴装生产。该器件由一个砷化镓发光二极管和一个光电晶体管组成，其体积比DIP封装更小，适用于高密度表面贴装应用，例如可编程控制器等。
应用领域
- 开关电源
- 智能电表
- 工业控制
- 测量仪器
- 办公设备
