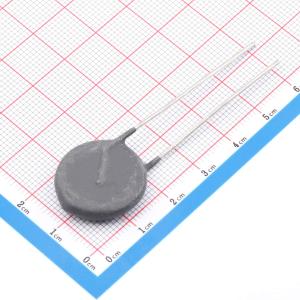

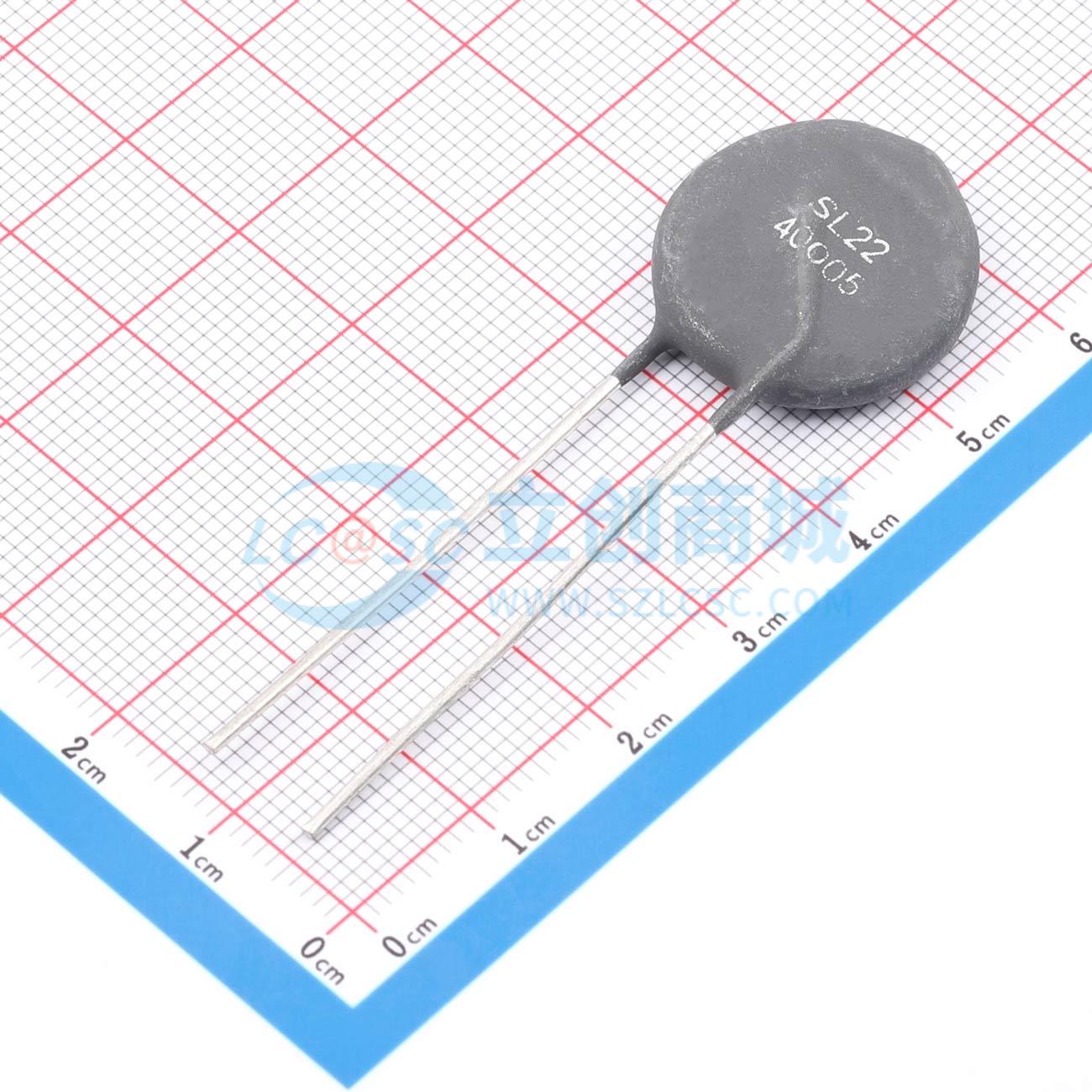

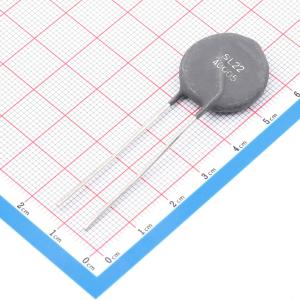

SL2240005
NTC热敏电阻大电流浪涌电流限制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- SL2240005
- 商品编号
- C49287476
- 商品封装
- 插件,P=7.8mm
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | NTC热敏电阻 | |
| 功率 | - | |
| 阻值 | 40Ω | |
| 电阻精度 | ±20% | |
| B值精度 | - | |
| B值(25℃/50℃) | - | |
| B值(25℃/75℃) | - | |
| B值(25℃/85℃) | - | |
| B值(25℃/100℃) | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大稳态电流(25℃) | - | |
| 耗散系数 | 32.4mW/℃ | |
| 热时间常数 | 1.57min | |
| 工作温度 | - | |
| 直径(φD) | 22mm | |
| 长度 | - | |
| 宽度 | 5mm | |
| 高度 | - | |
| 脚间距 | 7.8mm |
商品概述
大电流浪涌电流限制器通过在电气设备开启时提供高电阻来吸收大量浪涌电流，一旦稳态电流开始流过热敏电阻，其电阻值会迅速下降。在开关电源中，瞬时浪涌能量由大容量输入滤波电容器和AC输入电压引起。在吸收能量期间，热敏电阻的初始高电阻在几毫秒内降至可忽略不计的电阻值，从而允许高水平的稳态电流以最小的电路功率损耗流过。
商品特性
- 坚固可靠
- 获得UL和CSA认证
- 可承受高达5 A的连续电流和200 J的输入能量
应用领域
- 开关电源
- 交流电机
- 不间断电源
- 变频驱动器
- 其他可通过浪涌电流保护改进的设备
