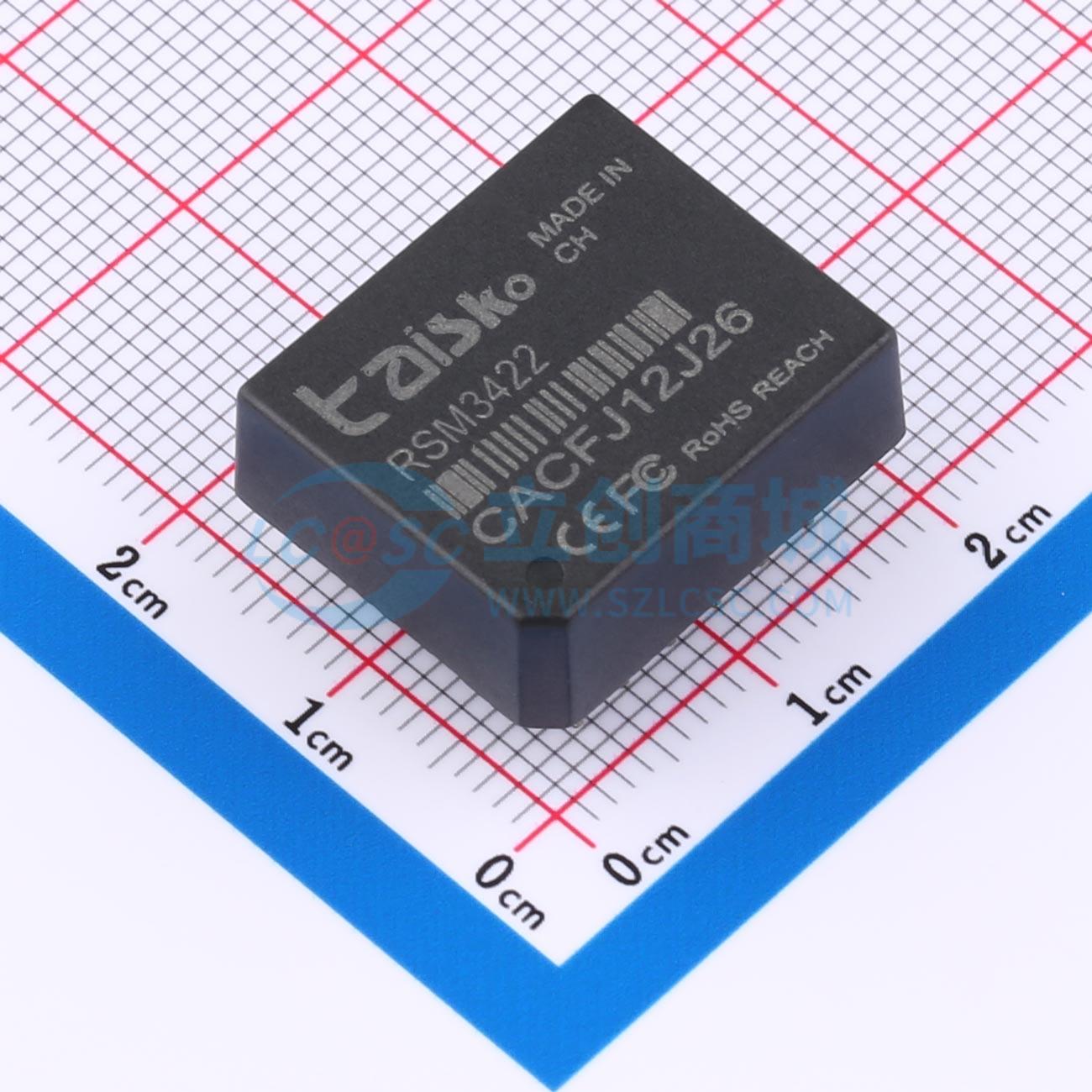

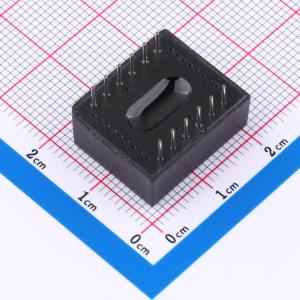

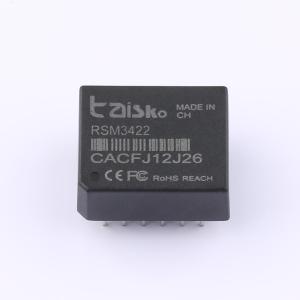

温馨提醒：图片仅供参考，商品以实物为准
RSM3422
CAN隔离收发器，嵌入式隔离RS-422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 将逻辑电平转换为RS-422协议的差分电平，实现信号隔离；是采用IC集成技术实现电源隔离、信号隔离、RS-422通信和总线保护的RS-422协议收发模块。产品配有恒压隔离电源，可实现2500VDC电气隔离。方便嵌入用户设备，便于连接RS-422协议网络。
- 品牌名称
- Taisko(台思科)
- 商品型号
- RSM3422
- 商品编号
- C49260900
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 6.232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS485总线模块 | |
| 数据速率 | 10Mbps | |
| 是否静电保护 | 是 | |
| 工作电压 | 3.15V~3.45V | |
| 隔离电压(Vrms) | 2.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静态电流(Iq) | 38mA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 信号隔离功能；电源隔离功能 |
商品概述
RSM3422/RSM422是一款RS-422协议收发器模块，其主要功能是将逻辑电平转换为RS-422协议的差分电平，并实现信号隔离。该模块采用IC集成技术，集成了电源隔离、信号隔离、RS-422通信和总线保护功能。产品内置隔离稳压电源，可实现2500VDC的电气隔离，便于嵌入用户设备，轻松接入RS-422协议网络。
商品特性
- 集成隔离收发器、隔离芯片和DC/DC隔离电源的接口隔离收发器模块。
- 可完全替代传统的光耦隔离方案，简化设计。
- 单路输入电源供电，提供隔离的输出电源引脚。
- 最多可连接256个节点。
- 具有良好的电磁辐射抗扰度。
- 集成了电源隔离、信号隔离和总线ESD保护功能。
应用领域
- 工业通信
- 煤炭行业
- 电力监控
- 楼宇自动化
