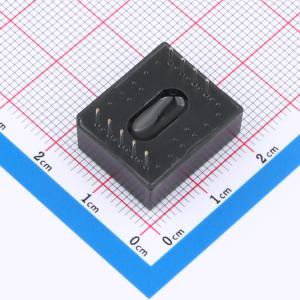

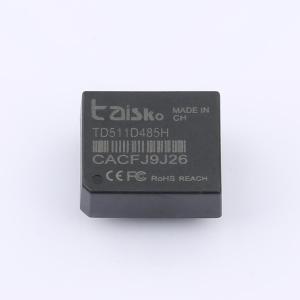

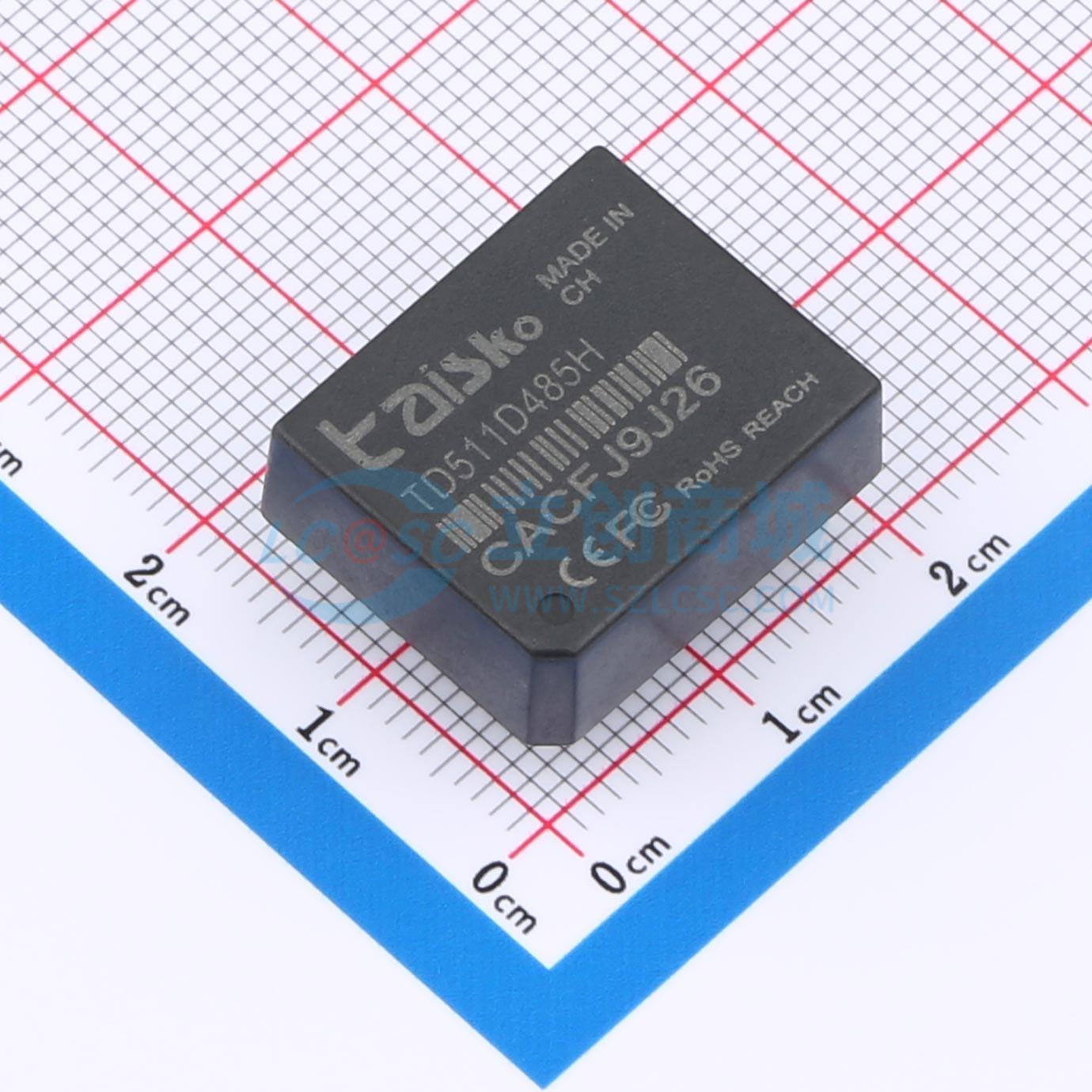

温馨提醒：图片仅供参考，商品以实物为准
TD511D485H
CAN隔离收发器，单路高速RS-485隔离收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 将逻辑电平转换为RS-485协议差分电平，实现信号隔离；是一种集IC集成技术、电源隔离、信号隔离、RS-485通信和总线保护于一体的RS-485协议收发模块。产品自带固定电压隔离电源，可实现2500VDC电气隔离。产品可轻松嵌入用户设备，使设备轻松实现RS-485协议网络连接功能。
- 品牌名称
- Taisko(台思科)
- 商品型号
- TD511D485H
- 商品编号
- C49260901
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 5.603333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS485总线模块 | |
| 数据速率 | 0.2Mbps | |
| 是否静电保护 | 是 | |
| 工作电压 | 4.75V~5.25V | |
| 隔离电压(Vrms) | 2.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 64 | |
| 静态电流(Iq) | 28mA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 信号隔离功能；电源隔离功能 |
商品概述
TD311D485H/TD511D485H是一款集成的RS-485隔离收发器模块，其主要功能是将逻辑电平转换为RS-485协议差分电平，实现信号隔离。该产品采用集成电路技术，将电源隔离、信号隔离、RS-485通信和总线保护功能集成于一体。产品内置固定电压隔离电源，可实现2500VDC电气隔离。该模块可轻松嵌入用户设备，使设备便捷地实现RS-485协议网络连接功能。
商品特性
- 单路输入电源，带隔离输出电源引脚
- 最多可连接64个节点
- 极低的电磁辐射
- 工作温度范围：-40°C ~ +85°C
- 集成电源隔离、信号隔离和总线ESD保护
应用领域
- 工业通信
- 煤矿行业
- 电力监控
- 楼宇自动化
