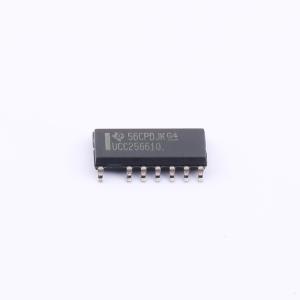

温馨提醒：图片仅供参考，商品以实物为准

UCC256610DDBR

高频LLC控制器实现输入功率比例控制

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: UCC256610DDBR
商品编号: C49247863
商品封装: SOIC-14
包装方式: 编带
商品毛重: 1.1克(g)

商品参数

	属性	参数值
	晶体管耐压	700V
	拓扑结构	半桥式
	功能特性	前沿消隐；消除音频噪音；高压直接启动；轻载高效模式；过热保护(OTP)；欠压锁定；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+125℃
	反馈方式	副边反馈

商品概述

UCC25661是一款实现输入功率比例控制（IPPC）方案的高频LLC控制器，带有增强型轻载管理和多种保护功能。IPPC拓宽了LLC转换器的控制范围，简化了宽输入或宽输出电压范围应用（如LED驱动器、电池充电器）的设计，IPPC甚至可在非通用输入应用中无需PFC工作。UCC25661带有增强型轻载管理，可提高效率，同时将可听噪声降至最低。为了降低待机功耗，UCC25661在突发模式工作时可直接关闭PFC控制器。自动电容区域规避方案，结合带有反向恢复规避的自适应软启动方案，确保器件永远不会工作在可能损坏FETs的模式下。自动电容区域规避方案使该控制器适合与预偏置负载配合工作。UCC25661具备可靠的保护功能，帮助设计可靠的电源，UCC25661提供支持高压启动和OVP响应的选项。

商品特性

满负载开关频率范围为 50kHz 至 750kHz
IPPC控制支持宽输入或宽输出LLC（WLLC）工作
增强轻载管理
高频跳频，用于提高轻载效率
可听频率范围跳频，用于降低可听噪声，支持软开/关突发模式
低频突发模式实现低待机功耗，集成PFC开/关控制
内置谐振电容器电压合成器，可提高信号可靠性，支持高启动频率
零电流开关（ZCS）规避，消除电容区域工作
自适应软启动，可最大限度降低浪涌电流，消除启动时的反向恢复
集成高压启动
集成栅极驱动:+0.6/-1.2A
完整的保护功能
50ns过流保护（OCP），逐周期电流限制
过压保护（OVP），输出电压锁存
内部和外部过温保护（OTP）
输入和VCCP欠压锁定（UVLO），带内部19V VCCP钳位
可独立配置OCP和过载保护
SOIC-14封装，移除引脚以实现高压间隙

应用领域

TV用SMPS电源
工业AC/DC适配器
电动工具
医疗电源
多功能打印机
企业和影院投影仪
PC电源
游戏主机电源
照明

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	15V~18.5V
	开关频率	50kHz~750kHz
	输出电流	1.2A；600mA
