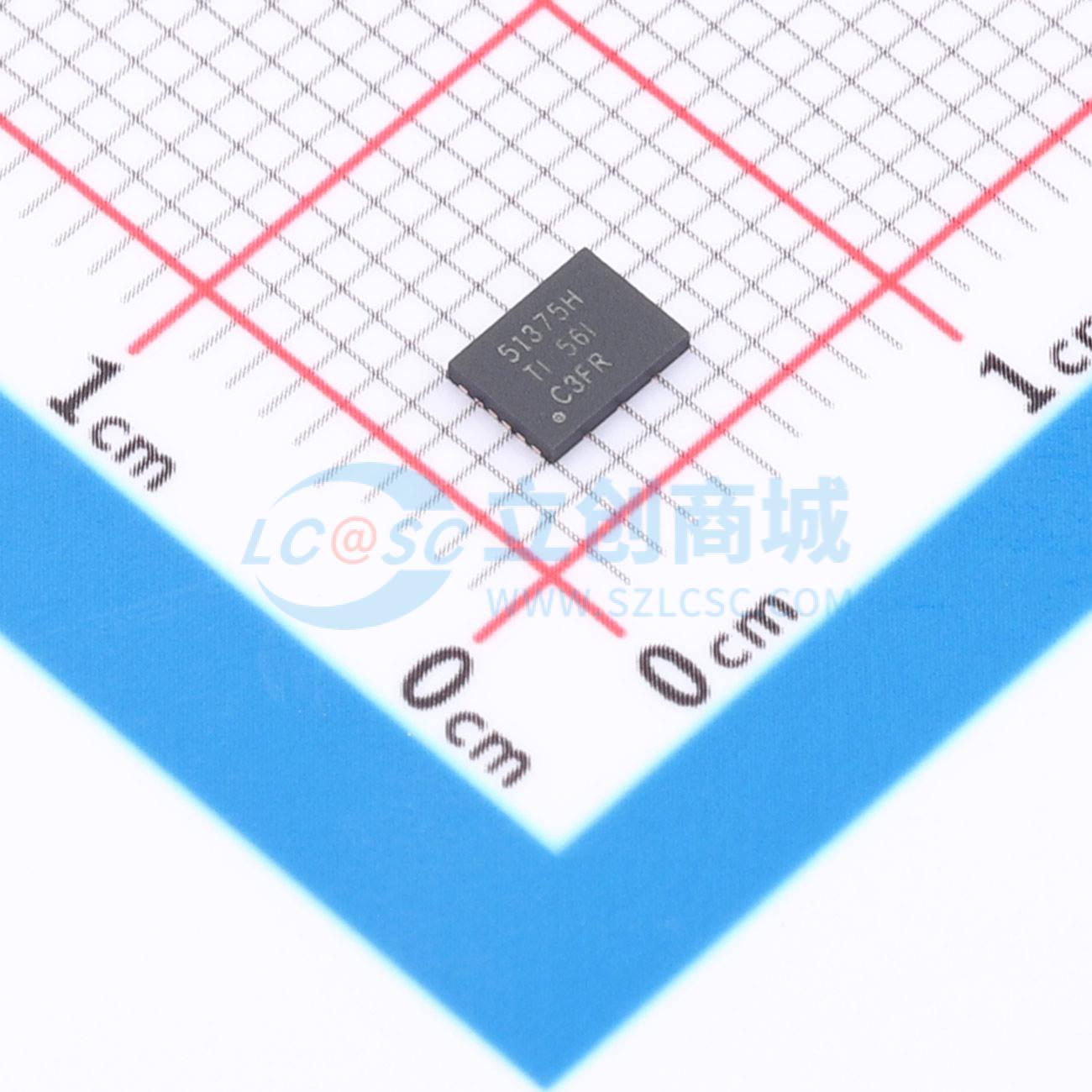

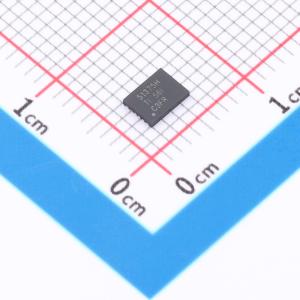

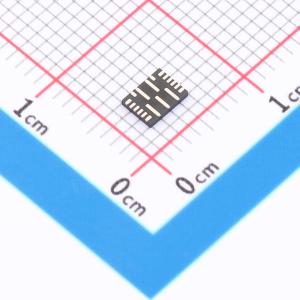

温馨提醒：图片仅供参考，商品以实物为准
TPS51375HVBHR
TPS51375HVBHR
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS51375HVBHR
- 商品编号
- C49247867
- 商品封装
- WQFN-19(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.94克(g)
商品参数
参数完善中
商品概述
该器件是一款单片式14A同步降压转换器，集成MOSFET，可实现高效率，且易于使用，仅需最少的外部元器件数量，适用于对空间有要求的电源系统。TPS51375H采用D-CAP3控制模式，可提供快速瞬态响应，并且凭借内部补偿实现出色的线性和负载调节。ULQ延长电池寿命功能有利于在低功耗运行时延长电池续航。大占空比工作可大幅改善输入电压较低时的负载瞬态性能。其他特性包括差分远程感应、Eco-mode工作模式可实现高轻载效率，VCC切换功能可进一步优化轻载效率，以及体制动功能可改善低输出电压下的负载瞬态。TPS51375H支持Intel Meteor Lake和Arrow Lake平台的VCCPRIM_VNNAON电源轨。TPS51375H集成电源良好指示，并提供输出放电功能。该器件具备完整的保护功能，包括OVP、UVP、OCP、OTP和UVLO。该器件采用19引脚3.0mm × 4.0mm HotRod™封装，规定的工作结温范围为-40℃至125℃。
商品特性
- 4.5V 至 24V 输入电压范围
- 0.6V 至 2V 输出电压
- 集成10mΩ和5mΩ FETs
- 支持14A连续输出电流
- 270μA 低静态电流
- ±1% 基准电压精度（25℃）
- D-CAP3™控制模式架构，可实现快速瞬态响应，优化0.77V输出
- 支持POSCAP和所有MLCC输出电容
- 差分远程感应
- ULQ™可延长系统待机时的电池寿命
- 内置输出放电功能
- 集成电源良好指示器
- 固定600kHz开关频率
- 固定29A过流限值
- 固定1.0ms软启动时间
- 大占空比工作
- 逐周期过流保护
- 锁存型输出过压和欠压保护
- 非锁存型UVLO和过温保护
- 工作结温范围 -40℃ 至 125℃
- 19引脚、3.0mm × 4.0mm HotRod™ WQFN封装
- 可通过WEBENCH® Power Designer使用TPS51375H创建定制设计"
应用领域
- 笔记本和PC电脑
- 超极本
- 手持平板电脑
- 工业电脑
- 单板计算机
- 非军用无人机
- 分布式电源系统"
