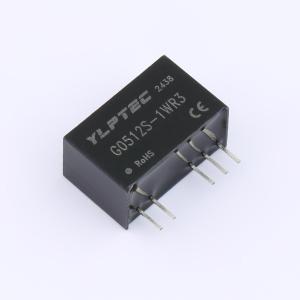

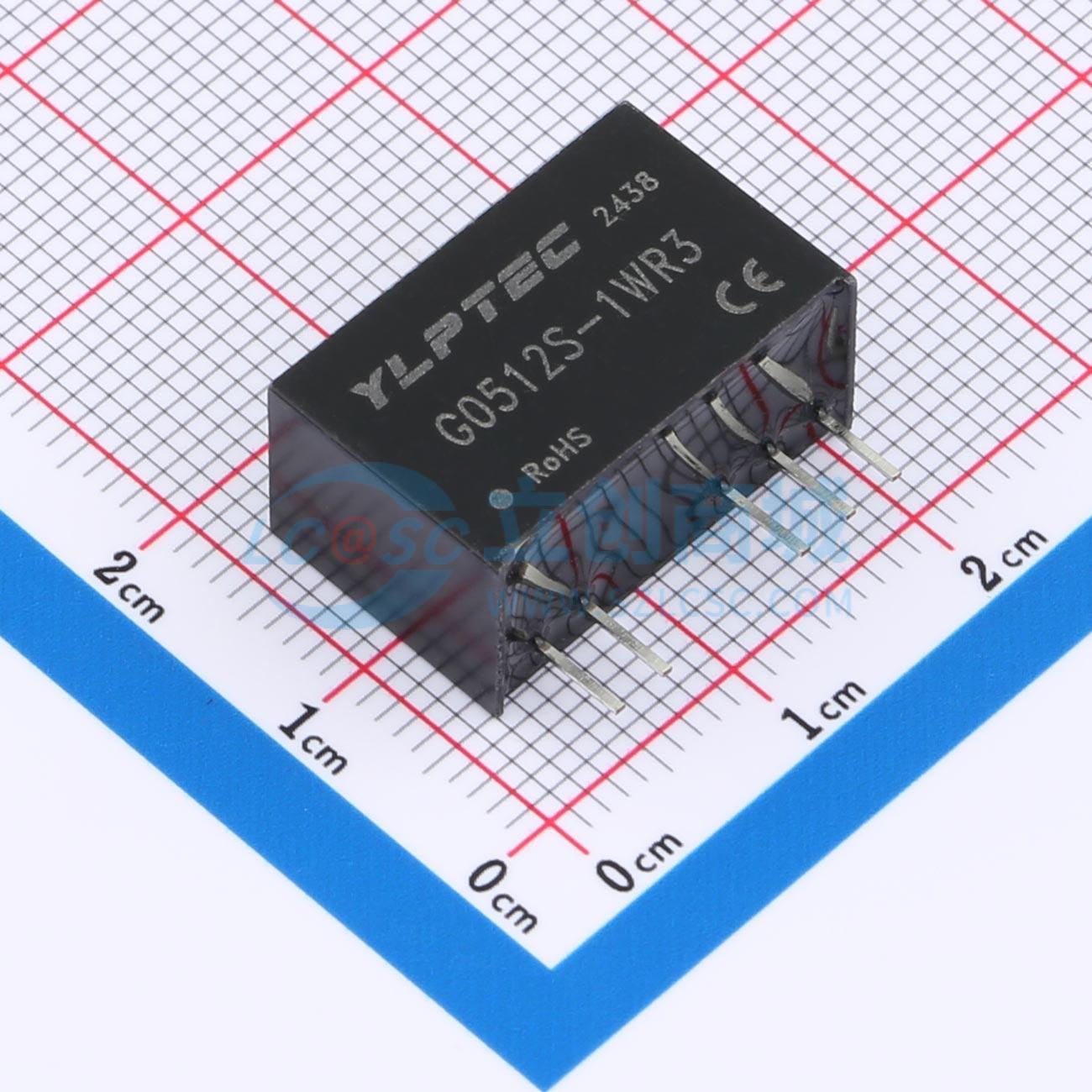

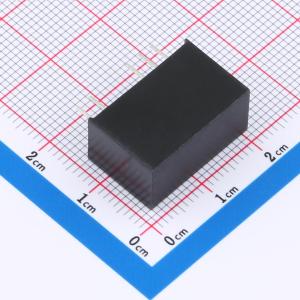

温馨提醒：图片仅供参考，商品以实物为准
G0512S-1WR3
1W定电压输入隔离非稳压正负双路输出DC/DC模块电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1W，定电压输入，隔离非稳压正负双路输出，DC/DC 模块电源。该系列产品满足加强绝缘的要求，主要用于需要小体积高隔离、低隔离电容、低漏电流的电源应用场合。适用于对输出电压稳定度和输出纹波噪声要求较高的场合，典型应用包括纯数字电路场合、一般低频模拟电路场合、继电器驱动电路、数据交换电路场合等。
- 品牌名称
- YLPTEC(易川)
- 商品型号
- G0512S-1WR3
- 商品编号
- C49242246
- 商品封装
- SIP,19.5x9.8mm
- 包装方式
- 管装
- 商品毛重
- 7.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 通道数 | 2 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 89% | |
| 输出电流(最大值) | 42mA；-42mA | |
| 最大容性负载 | 330uF | |
| 隔离电压(Vrms) | 6kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护；过热保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 100kHz | |
| 纹波噪声 | 30mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 9.8mm | |
| 高度 | 12.5mm |
商品概述
G_S-1WR3 系列是小体积，高效率的微小功率，定电压输入，隔离非稳压正负双路输出，DC/DC 模块电源；该系列产品满足加强绝缘的要求，主要用于需要小体积高隔离、低隔离电容、低漏电流的电源应用场合。
商品特性
- 空载功耗低：0.025W(Typ.)
- 效率：高达 90%
- 工作环境温度：-40°C~+85°C
- MTBF 2350 万小时(3500000Hrs)
- 定电压输入，隔离非稳压双路输出，1W 功率
- 隔离电压：6000VDC
- 输出短路保护：可持续短路保护，自动恢复
- 小型 SIP 封装，塑料外壳
- 国际标准引脚方式
- 纹波/噪声(20MHz 带宽):30mVp-p(Typ.)
- 过温保护及输出可持续短路保护 RoHS
应用领域
- 医疗
- 电力
- IGBT 驱动
- 纯数字电路场合
- 一般低频模拟电路场合
- 继电器驱动电路
- 数据交换电路场合
