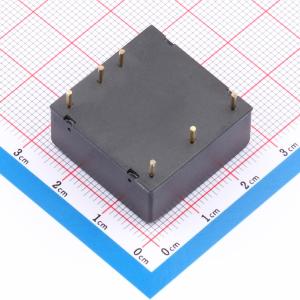

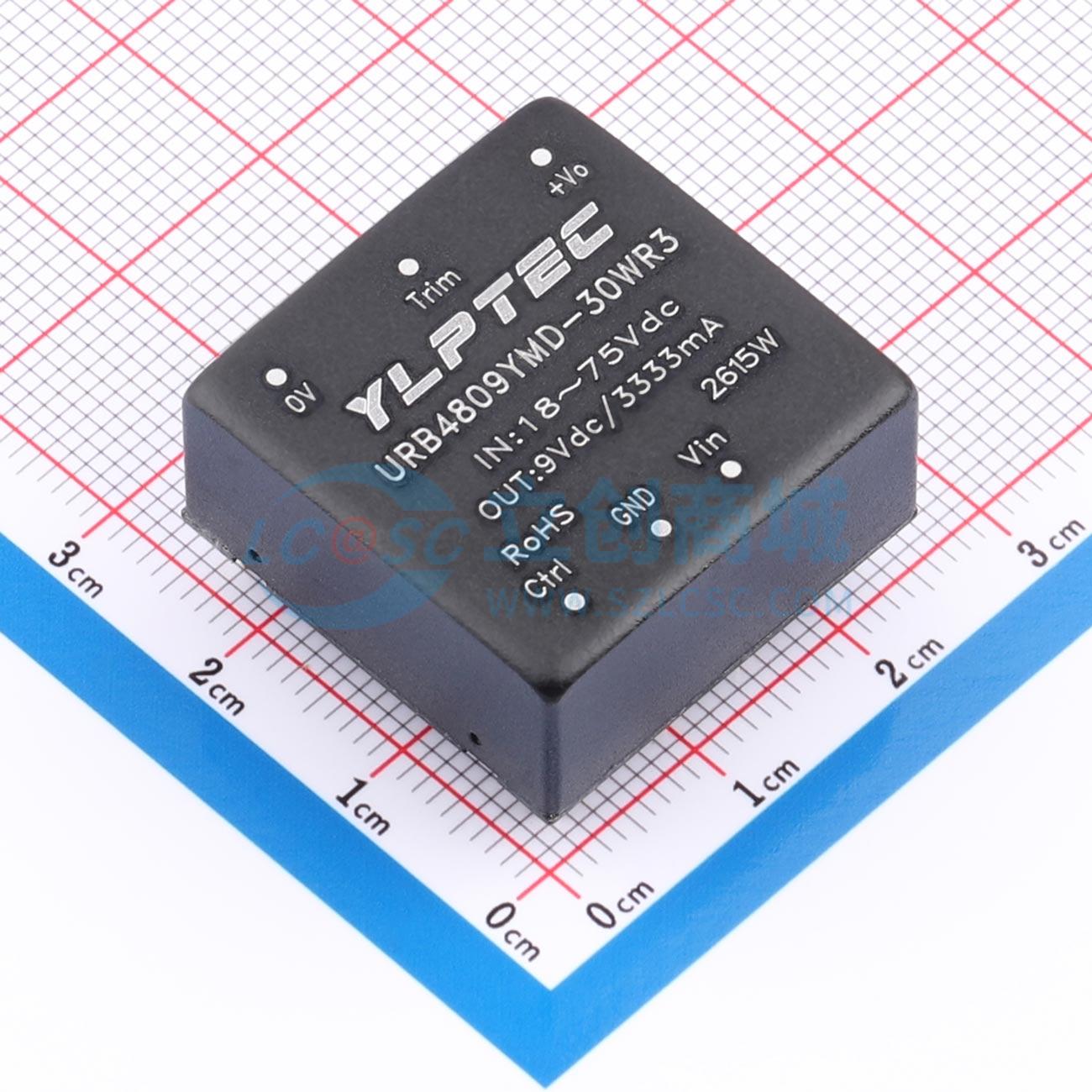

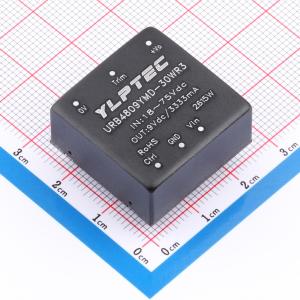

URB4809YMD-30WR3
超宽电压输入、隔离稳压单路的DC-DC电源模块，具备多种保护功能，金属外壳、低输出纹波，采用国际标准引脚、PCB板直插安装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- YLPTEC(易川)
- 商品型号
- URB4809YMD-30WR3
- 商品编号
- C49242265
- 商品封装
- 插件,25.4x25.4mm
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 塑封型 | |
| 输出通道数 | 1 | |
| 输出功率 | 30W | |
| 工作电压(Vin) | 18V~75V | |
| 转换效率 | 90% | |
| 输出电压(Vout) | 9V | |
| 输出电流(最大值) | 3.333A | |
| 最大容性负载 | 10000uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 欠压保护；短路保护；过流保护；过压保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 250kHz | |
| 静态电流 | - | |
| 纹波噪声 | 50mVp-p | |
| 长度 | 25.4mm | |
| 宽度 | 25.4mm | |
| 高度 | 11.8mm | |
| 稳压类型 | 稳压型 |
商品概述
URB_YMD-30WR3系列产品输出功率为30W，具有4:1宽电压输入范围，转换效率高达91%，常规隔离电压为1500VDC，允许工作温度范围为-40℃ ~ +85℃。该产品具备输入欠压保护以及输出过压、过流和短路保护功能，裸机满足CISPR32/EN55032 CLASS A标准。
应用领域
- 医疗
- 工控
- 电力
- 仪器仪表
- 通信
- 铁路
