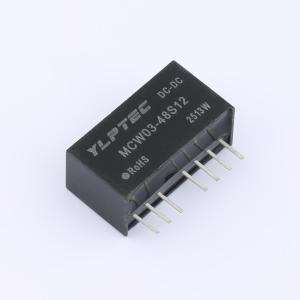

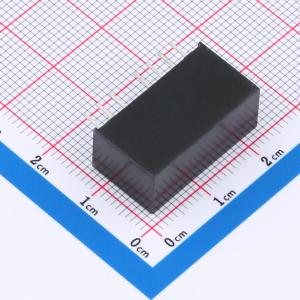

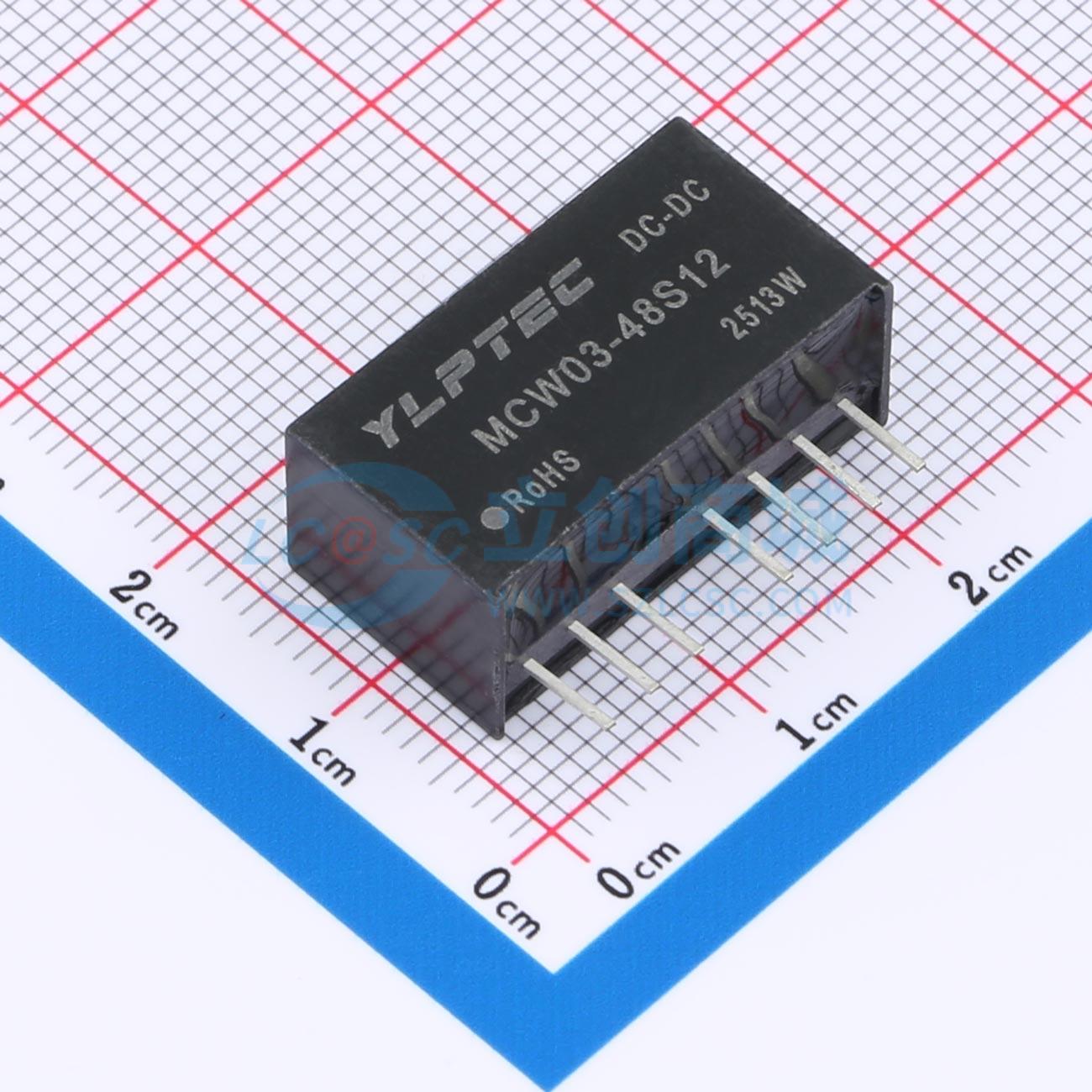

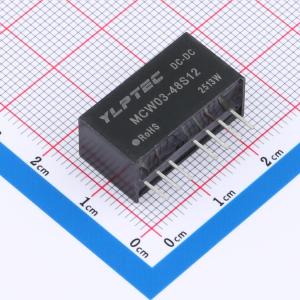

MCW03-48S12
3W宽压输入隔离稳压单路/正负双路输出DC/DC电源模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MCW03-XXSXX & MCW03-XXDXX系列产品是2:1输入，3W常规电压输出的隔离DC-DC产品。该产品为较小体积SIP-8的塑料引脚封装，较高的效率，满足 -40℃ to +85℃工作温度，并且具有远程遥控和可持续短路保护功能。较小的尺寸和优良的成本设计，使得该变换器成为在通信设备、仪器仪表和工业电子应用中的理想解决方案。
- 品牌名称
- YLPTEC(易川)
- 商品型号
- MCW03-48S12
- 商品编号
- C49242232
- 商品封装
- SIP,22x9.5mm
- 包装方式
- 管装
- 商品毛重
- 6.71克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 3W | |
| 转换效率 | 80% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 250mA | |
| 最大容性负载 | 680uF |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护；自动故障恢复 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 300kHz | |
| 纹波噪声 | 50mVp-p | |
| 长度 | 22mm | |
| 宽度 | 9.5mm | |
| 高度 | 12mm |
商品概述
MCW03-XXSXX 与 MCW03-XXDXX 系列产品是采用 2:1 输入电压范围、提供 3W 常规电压输出的隔离式 DC-DC 转换器。该产品采用超小型 SIP-8 塑料引脚封装，具有高效率，工作温度范围为 -40℃ ~ +85℃，并具备远程遥控功能和可持续短路保护。其紧凑的尺寸和优良的成本设计，使其成为通信设备、仪器仪表和工业电子应用的理想解决方案。产品具有 1500VDC/3000VDC 的隔离电压，输出可关断，且具备低纹波噪声特性。使用时，模块输出端需连接不低于额定负载 5% 的假负载以确保性能。输入电源需能提供足够的瞬时启动平均电流。为减小纹波，可适当增大输入输出外接电容，但需注意不超过最大容性负载以避免启动问题。控制端悬空或高阻时模块正常输出，接高电平时关断，流入该引脚的电流宜为 5 ~ 10mA。最大容性负载均在输入电压范围、满载条件下测试。除特殊说明外，本手册指标均在 25℃、湿度 <75%RH、标称输入电压和额定负载下测得。
应用领域
- 电力
- 工控
- 通信
- 物联网
- 汽车
