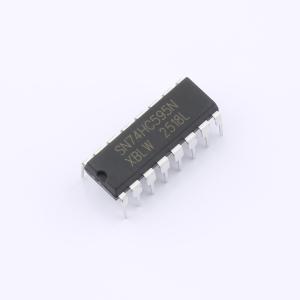

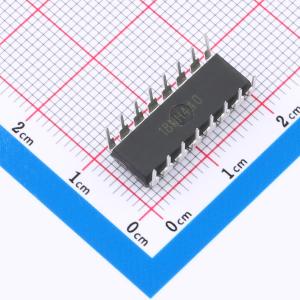

SN74HC595N(XBLW)实物图
  • SN74HC595N(XBLW)商品缩略图
  • SN74HC595N(XBLW)商品缩略图
  • SN74HC595N(XBLW)商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74HC595N(XBLW)

8位串行输入、串行或并行输出带输出锁存的移位寄存器;三态

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74HC595是一个8位移位寄存器,它可以通过串行输入数据来控制多个输出引脚的电平。它可以广泛应用于数字电路中,如LED显示屏、数码管显示、单片机扩展IO等领域
品牌名称
XBLW(芯伯乐)
商品型号
SN74HC595N(XBLW)
商品编号
C49242126
商品封装
DIP-16​
包装方式
管装
商品毛重
1.6492克(g)

商品参数

属性参数值
商品目录移位寄存器
功能串行至并行
工作电压2V~6V
时钟频率(fc)35MHz
元件数1
属性参数值
每个元件位数8
输出类型三态
系列74HC
工作温度-40℃~+125℃
功能特性异步清零功能;输出使能

商品概述

SN74HC595是一款带存储寄存器和三态输出的8位串行输入/串行或并行输出移位寄存器。移位寄存器和存储寄存器具有独立的时钟。该器件具有一个串行输入(DS)和一个串行输出(Q7S)以实现级联功能,以及一个异步复位MR输入。MR为低电平时将复位移位寄存器。数据在SHCP输入的低电平到高电平转换时进行移位。移位寄存器中的数据在STCP输入的低电平到高电平转换时被传输到存储寄存器。如果两个时钟连接在一起,移位寄存器将始终比存储寄存器提前一个时钟脉冲。当输出使能输入(OE)为低电平时,存储寄存器中的数据将出现在输出端。OE为高电平时,输出将呈现高阻抗关断状态。OE输入的操作不影响寄存器的状态。输入端包含钳位二极管,这使得可以使用限流电阻将输入接口连接到超过VCC的电压。

商品特性

  • 8位串行输入
  • 8位串行或并行输出
  • 带三态输出的存储寄存器
  • 带直接清零的移位寄存器
  • 工作温度范围:-40°C 至 +125°C
  • 封装信息:DIP-16、SOP-16、TSSOP-16
