温馨提醒：图片仅供参考，商品以实物为准
AIGC054

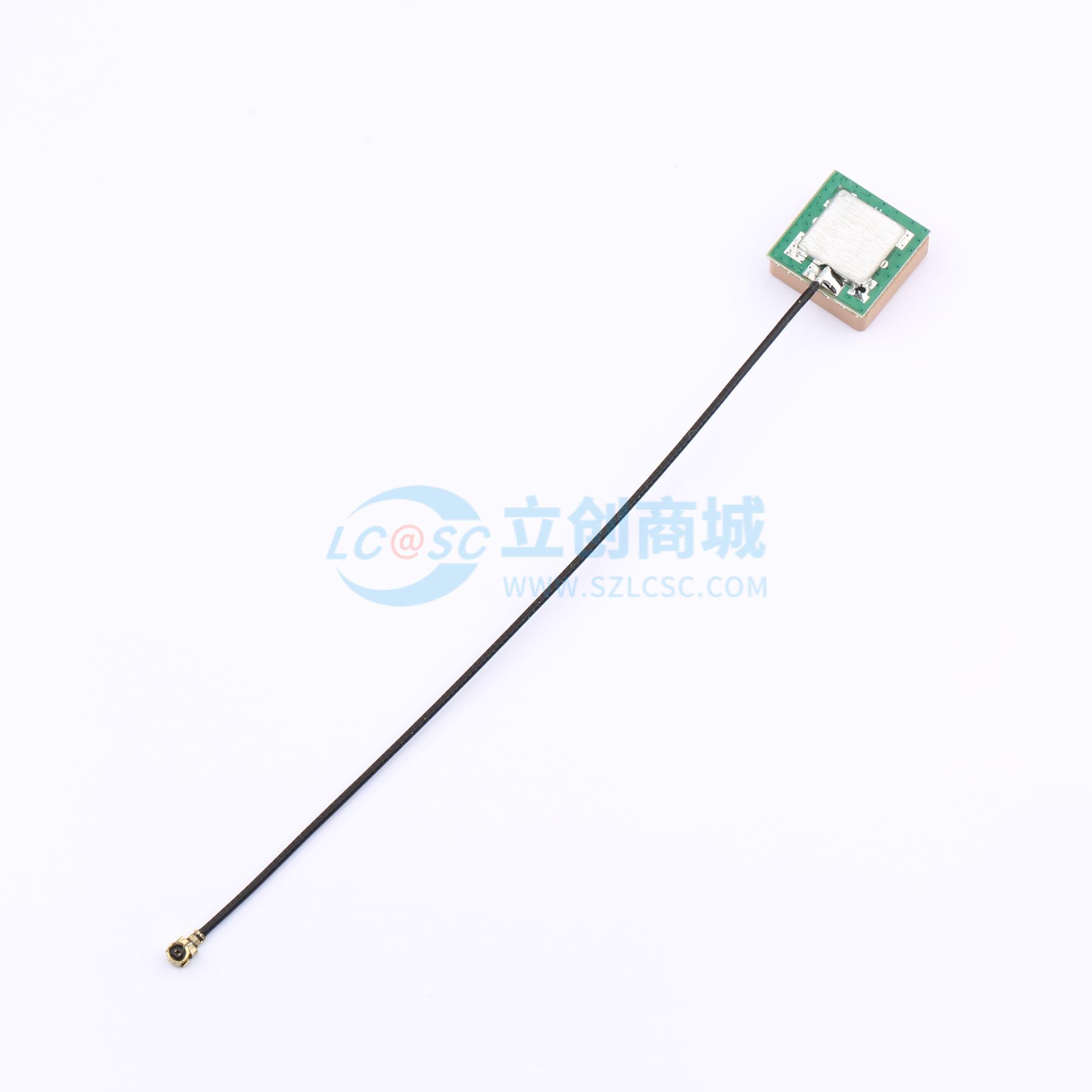

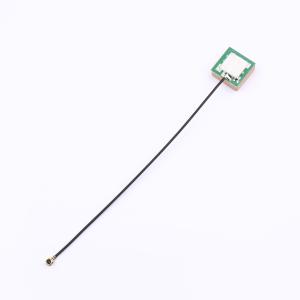

GPS有源陶瓷天线
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 北斗天线 GNSS天线 GPS陶瓷天线 GPS天线 陶瓷片天线 无源定位天线 极化方式:右旋圆极化，提供高精度定位和导航功能。频率范围：1550-1580MHz 工作电压:3.3V~4.6v 天线尺寸：15x15x6.2mm 接口形式：IPEX-1 电缆型号：φ1.13 电缆长度：120mm 储藏温度：-20℃~85℃
- 品牌名称
- MyAntenna(摩天射频)
- 商品型号
- AIGC054
- 商品编号
- C49242179
- 包装方式
- 托盘
- 商品毛重
- 6.623克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 天线 | |
| 天线类型 | 陶瓷天线 | |
| 中心频率 | 1.561GHz；1.57542GHz | |
| 带宽 | 30MHz | |
| 增益 | -0.55dBi | |
| 阻抗 | 50Ω |
| 属性 | 参数值 | |
|---|---|---|
| 驻波比 | 1.8 | |
| 工作温度 | -40℃~+85℃ | |
| 接口类型 | IPEX | |
| 长度 | 15mm | |
| 宽度 | 15mm | |
| 高度 | 4mm |
商品概述
该天线为支持B1/L1/E1频段的BDS/GPS/Galileo有源天线，工作频率范围为1550 -1580 MHz。
商品特性
- 陶瓷贴片单元
- 低轴比
- 尺寸：15 × 15 × 4 mm
- PCB板尺寸：15 × 15 × 0.6 mm
- 依赖接地平面
- 符合RoHS与Reach标准
应用领域
- 手持/便携式设备
- 资产与车队追踪
- 科学仪器
- 石油、天然气及采矿工业
- 机器对机器应用
- 精准农业
