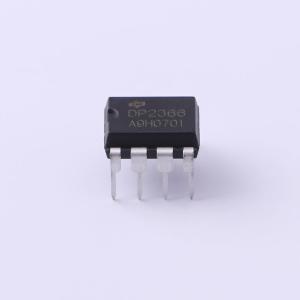

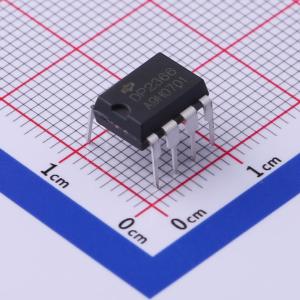

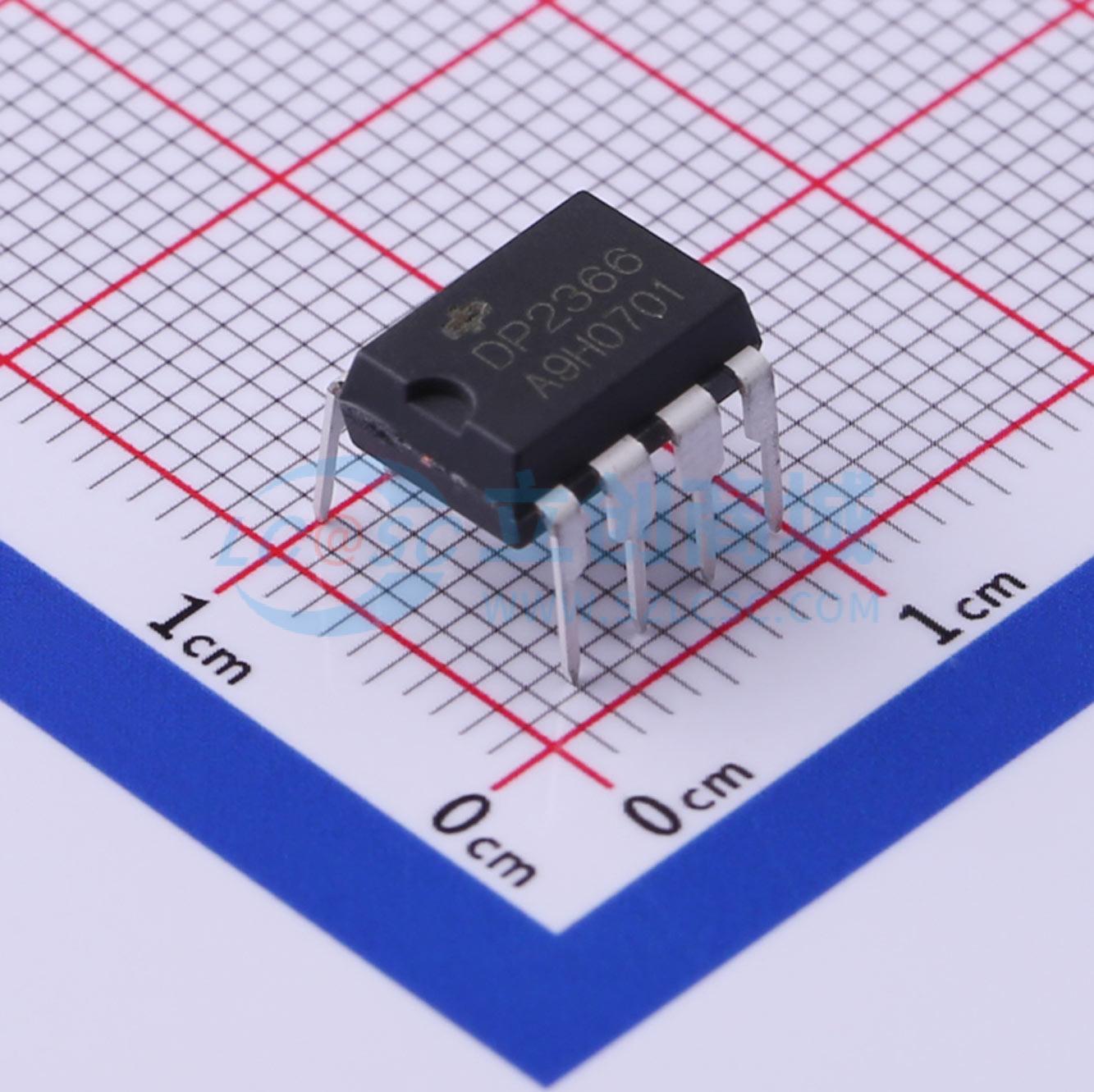

温馨提醒：图片仅供参考，商品以实物为准

DP2366

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 德普微电子
商品型号: DP2366
商品编号: C503281
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.48克(g)

商品参数

	属性	参数值
	晶体管耐压	650V
	拓扑结构	反激式
	功能特性	恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+85℃
	工作模式	-
	输出电压	-
	反馈方式	副边反馈

商品概述

DP2366是一款用于离线反激式转换器应用的高性能电流模式PWM功率开关。在DP2366中，带有混频功能的PWM开关频率固定为65kHz，并经过微调以确保在较窄范围内。该IC具备内置的绿色模式和间歇模式控制，适用于轻载和零负载情况，可实现低于75mW的待机功耗。 DP2366集成了欠压锁定（UVLO）、VDD过压保护（VDD OVP）、逐周期限流（OCP）、过载保护（OLP）、片上热关断（OTP）、软启动、VDD钳位和CS引脚浮空保护等功能和保护机制。 DP2366是一款高性能电流模式PWM功率开关，适用于离线反激式转换器、电机驱动电源和适配器应用。

商品特性

集成650V功率MOSFET，±1%恒压调节
待机功耗低于75mW
固定65kHz开关频率
绿色模式和间歇模式控制
极低的启动和工作电流
内置频率混频功能以降低EMI
内置带内部斜率补偿的电流模式控制
内置自动恢复保护功能：
- VDD欠压锁定（UVLO）
- VDD过压保护（OVP）
- 片上热关断（OTP）
- 逐周期限流和过载保护（OLP）
- CS引脚浮空保护
提供DIP - 7/DIP - 8封装

应用领域

电源适配器
通用开关模式电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~26V
	开关频率	60kHz~70kHz
	输出电流	-
	耗散功率(Pd)	-
	最大占空比	66.7%
