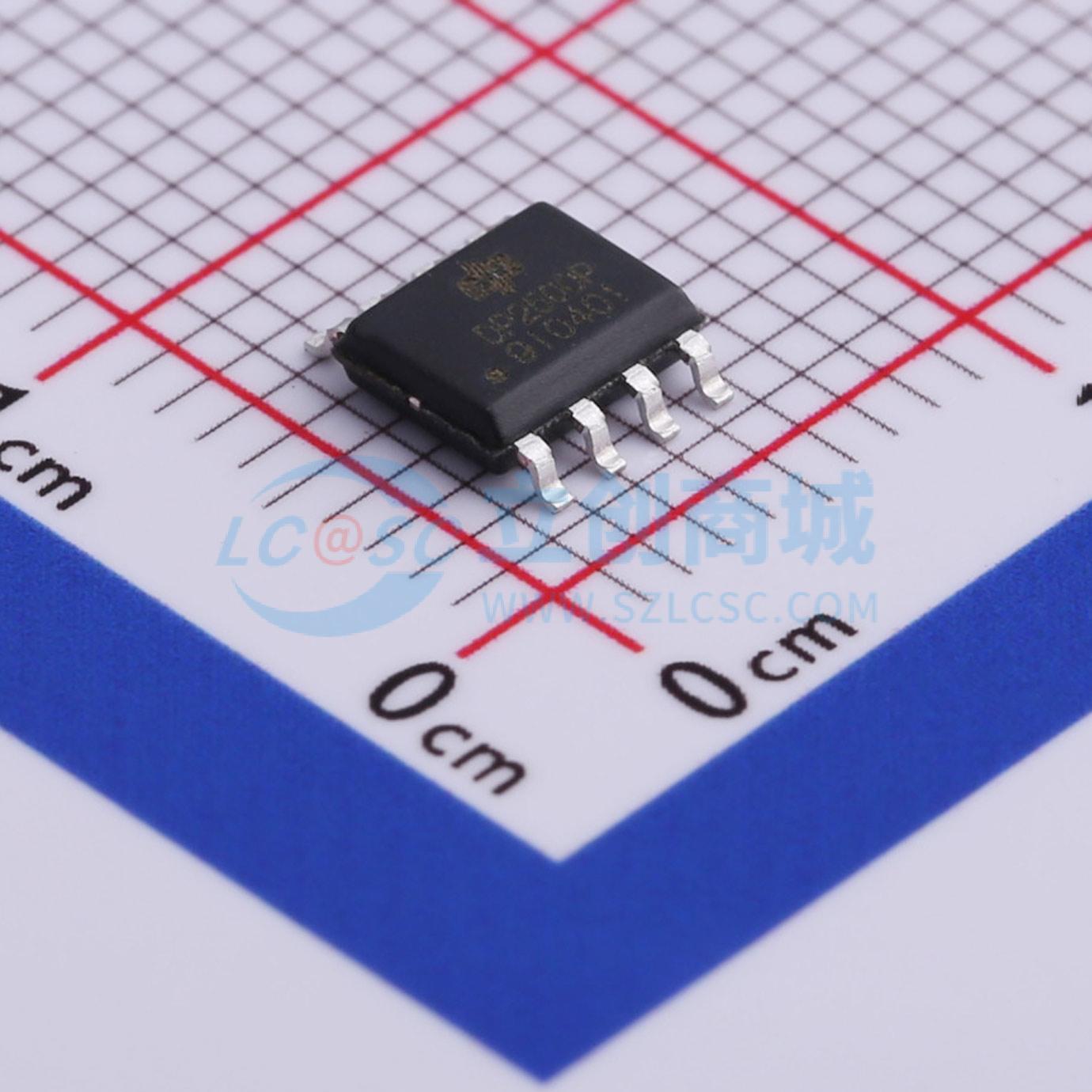

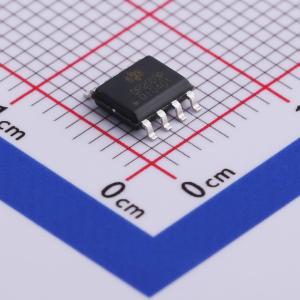

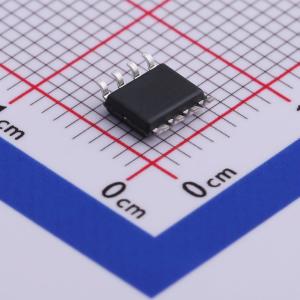

DP2500P

集成650V MOSFET支持反激和降压型拓扑应用。反激原边控制（SEL 管脚悬空），准谐振降压控制 (SEL -> GND)，±4% 恒流、恒压精度。待机功耗 < 70mW，多模式原边控制方式工作无异音，优化的动态响应，可调式线损补偿，集成线电压和负载电压的恒流补偿，集成完善的保护功能：短路保护 (SLP)、过温保护 (OTP)、逐周期限流保护 (OCP)、前沿消隐 (LEB)、管脚悬空保护、VDD 过欠压保护和箝位保护。

DP2500P是一款高性能原边控制器，可提供高精度恒压和恒流输出性能，尤其适合于小功率离线式充电器应用中。同时，DP2500P也支持准谐振降压型LED恒流、恒压输出应用，仅需将SEL管脚短接到GND管脚即可。

在恒压输出模式中，DP2500P采用多模式工作方式，即调幅控制 (AM) 和调频控制 (FM) 相结合，提高了系统的效率和可靠性。在恒流输出模式中，芯片采用调频控制方式，同时集成了线电压和负载电压的恒流补偿。采用DP2500P可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现。

DP2500P集成有多种保护功能：VDD欠压保护(UVLO)、VDD过压保护 (OVP)、逐周期限流保护(OCP)、短路保护 (SLP) 和VDD箝位等。

DP2500P是一款高性能、多模式且采用断续模式（DCM）工作的原边控制器。芯片内高精度的恒流、恒压控制机制结合完备的保护功能，使其适用于小功率离线式电源应用中。

• 集成650V MOSFET
• ±4% 恒流、恒压精度
• 待机功耗 < 70mW
• 多模式原边控制方式工作无异音
• 优化的动态响应
• 可调式线损补偿
• 集成线电压和负载电压的恒流补偿
• 集成完善的保护功能：短路保护 (SLP)、过温保护 (OTP)、逐周期限流保护 (OCP)、前沿消隐 (LEB)、管脚悬空保护、VDD 过欠压保护和箝位保护
• 采用调幅控制 (AM) 和调频控制 (FM) 结合的多模式控制技术
• 优化设计的动态响应性能，可满足USB充电器的要求
• 可实现由满载到空载全程无异音工作
• 设计有管脚悬空保护电路防止系统受损
• 设计的软驱动功能的驱动电路优化了系统EMI性能
• IC内部设计有Gate高电平16V箝位电路，以防止高VDD输入时Gate受损

• 低功率交流/直流离线SMPS
• 手机充电器
• 数码相机充电器
• 小型电源适配器
• 电脑、电视等辅助电源
• 更换线性调节器/RCC
