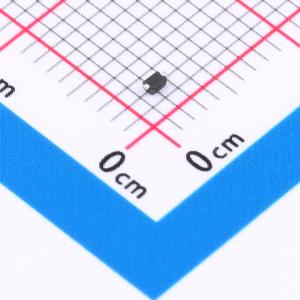

温馨提醒：图片仅供参考，商品以实物为准
SE5VUBD522
双向 5V 4.5A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：对一条I/O线进行双向ESD保护。 超低电容：典型值为0.35pF。 低钳位电压。 工作电压：5V。 低泄漏电流。 固态硅雪崩技术。应用：智能手机。 笔记本电脑
- 品牌名称
- SSGSEMI(世晶半导体)
- 商品型号
- SE5VUBD522
- 商品编号
- C49206837
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.0258克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 22V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5 | |
| Cj-结电容 | 0.35pF |
商品特性
- 双向ESD保护，适用于单条I/O线路
- 超低电容：典型值0.35pF
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 固态硅雪崩技术
- 符合IEC 61000-4-2标准：±20kV接触放电，±20kV空气放电
- 符合IEC 61000-4-4标准（EFT）：40A（5/50ns）
- 符合IEC 61000-4-5标准（雷击）：4.5A（8/20μs）
应用领域
- 智能手机
- 笔记本电脑
- 可穿戴设备
- 液晶电视
- USB 3.0/3.1
- PCI Express
- HDMI 1.3/1.4/2.0
- DVI
