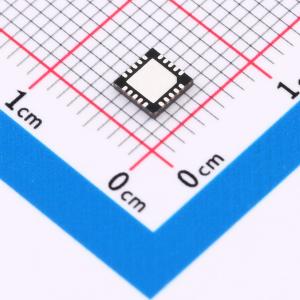

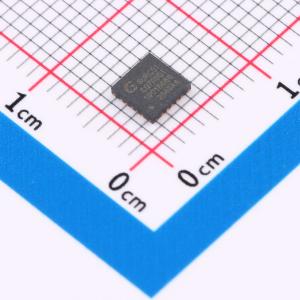

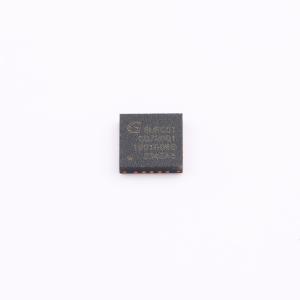

GURC01
超声波雷达芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GURCO1是超声波传感器驱动芯片，用于驱动超声波传感器发出超声波，并接收、处理回波信号，实现检测物体距离的功能。主要应用于超声泊车辅助系统（USPA、PAS等）、工业距离测量。芯片内部主要包括存储器、时钟、电源、传感器驱动器、接收器、信号处理器、通信接口组成。
- 品牌名称
- Geehy(极海半导体)
- 商品型号
- GURC01
- 商品编号
- C49194783
- 商品封装
- QFN-20(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.0375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专用传感器 | |
| 工作电压 | 6V~18V | |
| 工作温度 | -40℃~+105℃ | |
| 长度 | 4mm |
| 属性 | 参数值 | |
|---|---|---|
| 宽度 | 4mm | |
| 高度 | 0.75mm | |
| 脚间距 | 0.5mm | |
| 功能特性 | 集成ADC；数字滤波/信号处理；低功耗模式；阈值检测/报警功能 |
商品概述
GURC01是一款超声波传感器驱动芯片，用于驱动超声波传感器发射超声波，并接收与处理回波信号，以实现物体距离检测功能。该芯片内部集成了存储器、时钟、电源管理、传感器驱动器、接收器、信号处理器和通信接口等模块。
商品特性
- 非易失性存储器：8位位宽，9字节容量，用于存储校准数据、用户自定义数据及放大器增益配置等参数。
- 易失性存储器：用于存储寄存器数值。
- 时钟：集成12MHz振荡器，支持用户校准。
- 电源电压VSUP范围：6V ~ 18V，支持过压与欠压检测。
- 数字电源电压VDDD范围：4.5V ~ 5.5V。
- 模拟电源电压VDDA范围：3.1V ~ 3.5V。
- 上电复位阈值：4.5V。
- 支持待机模式。
- 传感器驱动器支持接收与发射两种测量模式。
- 可编程传感器频率范围：30kHz ~ 83kHz。
- 可编程变压器驱动电流范围：187mA ~ 404mA。
- 接收模拟前端包含可编程增益放大器、抗混叠滤波器和模数转换器。
- 可编程增益放大器模拟增益范围：36dB ~ 50dB。
- 抗混叠滤波器直流增益为2.3倍，单位增益带宽为200kHz。
- 模数转换器为12位分辨率，1MHz采样率，有效位数不低于8位。
- 集成数字滤波器。
- 集成可配置数字放大器，支持灵敏度时间控制。
- 回波检测支持静态阈值与自动阈值生成、回波宽度与峰值检测，并可通过快速时间常数算法及近场阈值生成增强信号，支持时间测量。
- 3线双向通信接口，支持灵活的通信协议，用于传输命令、数据及获取包络曲线与回波检测信号。
- 内置温度传感器。
- 集成JTAG调试接口。
应用领域
- 超声泊车辅助系统
- 工业距离测量
