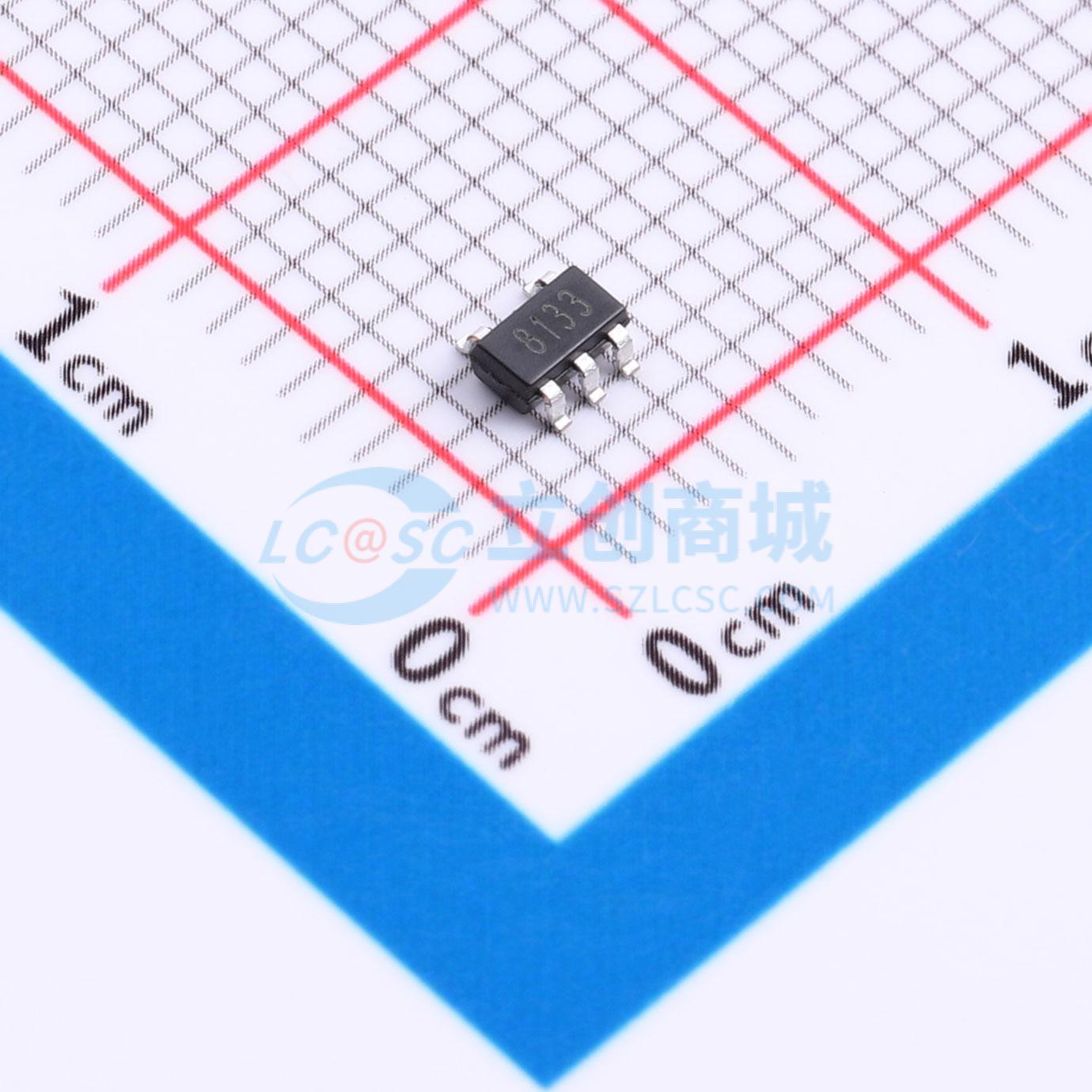

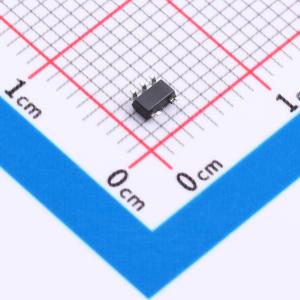

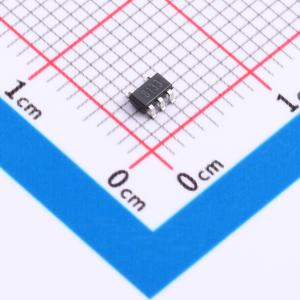

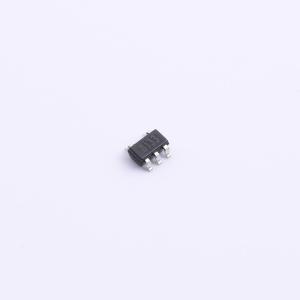

LP2981SF5-3.3

3.3V 100mA 16V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: HTC
商品型号: LP2981SF5-3.3
商品编号: C49039146
商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 2.5克(g)

商品参数

商品概述

LP2981是一款高效的线性稳压器，具备超低噪声输出、极低压差电压和极低接地电流。其初始精度优于1%。该器件专为手持式电池供电设备设计，包含一个兼容CMOS或TTL的使能/关断控制输入。关断时，功耗几乎降至零。在压差状态下，稳压器接地电流仅轻微增加，进一步延长电池寿命。LP2981的关键特性包括反接电池保护、电流限制和过温关断。该器件提供固定输出电压版本，采用TO-92和SOT-23-5封装。电气特性标准字体限值适用于TJ = 25°C，粗体字限值适用于整个工作温度范围。VIN = VOUT(NOM) + 1.0V 或 VIN = 2.0V，取较大者；IOUT = 100μA，CIN = COUT = 1.0 µF，除非另有说明。

商品特性

保证输出电流100mA
高输出精度：±1.0%
低静态电流
极低压差电压
超低噪声输出
优异的线路和负载调整率
固定输出电压：3.3V和5.0V
逻辑控制关断选项
与低ESR MLCC保持稳定
过流保护
过温保护
提供TO-92和SOT-23-5L封装

应用领域

手机及智能手机
数码相机和摄像机
便携式通信设备
GPS、PDA和手持设备
电池供电设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	16V
	输出电压	3.3V
	输出电流	100mA
	电源纹波抑制比(PSRR)	75dB
	压差	140mV@(100mA)

	属性	参数值
	静态电流(Iq)	-
	噪声	-
	功能特性	使能控制；反极性电压保护；过流保护；热关断
	工作温度	-40℃~+125℃
	输出类型	固定
	输出通道数	1
