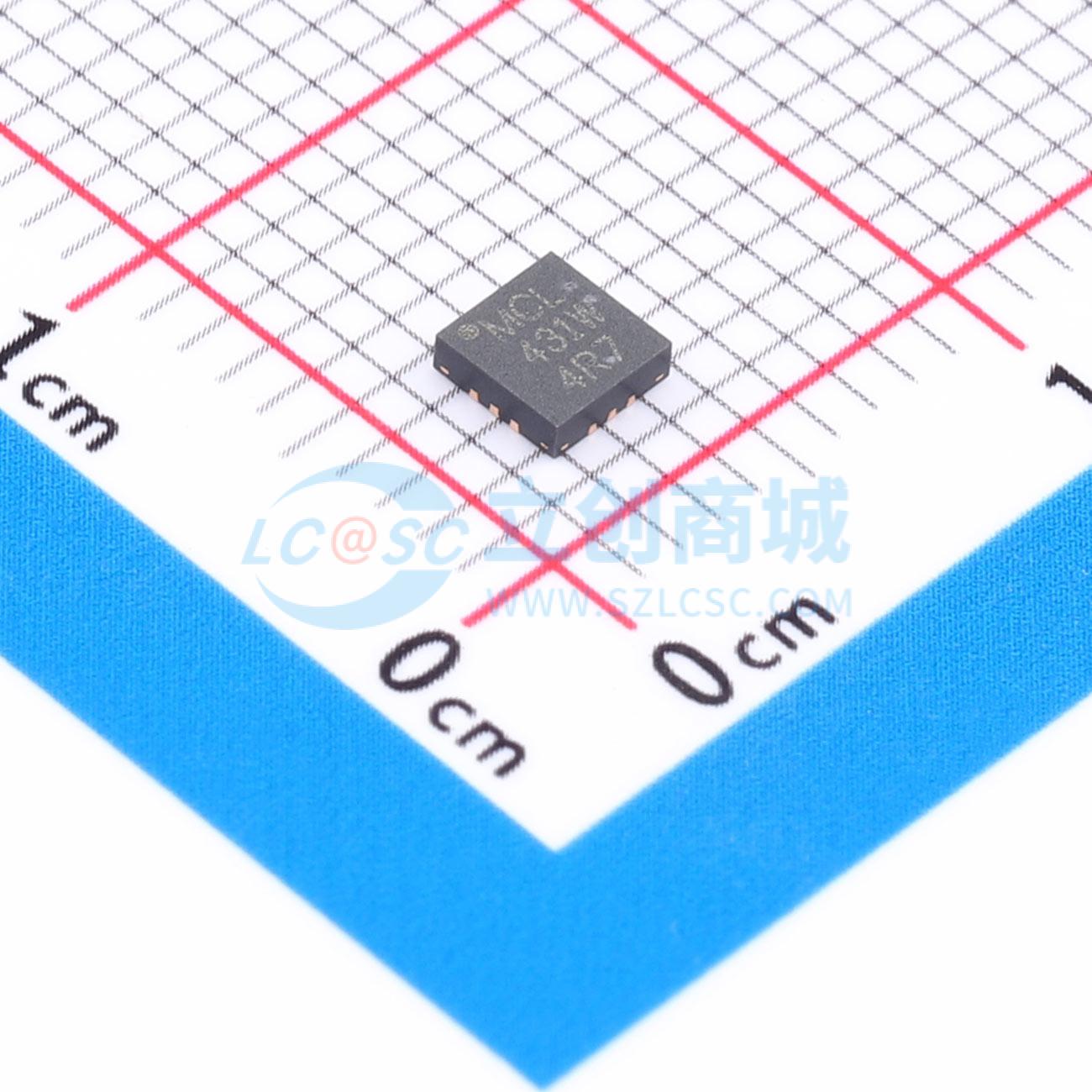

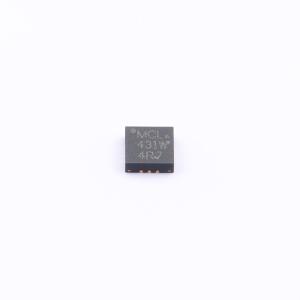

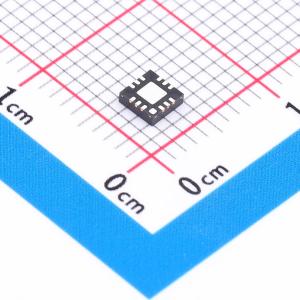

PMA3-43-1W+

砷化镓单片微波集成电路功率放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Mini-Circuits
商品型号: PMA3-43-1W+
商品编号: C49039693
商品封装: MCLP-12(3x3)
包装方式: 编带
商品毛重: 1.411111克(g)

商品参数

商品概述

PMA3-43-1W+ 是一款基于砷化镓工艺的单片微波集成电路功率放大器，工作频率范围为 10 至 4000 MHz。该放大器提供 21 dB 的增益、+32.6 dBm 的饱和输出功率，并在单电源 +12 V 供电下实现 +37 dBm 的输出三阶截点。此外，其内部匹配至 50 欧姆，并采用 3×3 mm 12引脚 QFN 封装。这些特性使其非常适合需要高输出功率且保持极低失真特性的宽带测试仪器和系统。

商品特性

高 1 dB 压缩点输出功率，典型值 +32.2 dBm
高饱和输出功率，典型值 +32.6 dBm
低噪声系数，典型值 3.2 dB
高三阶输出截点，典型值 +37 dBm
单电源电压供电，+12 V @ 190 mA
3×3 mm 12引脚 QFN 封装

应用领域

测试与测量设备
5G Sub6 及 MIMO 无线基础设施系统
微波无线电与甚小孔径终端

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF放大器
	频率	10MHz~4GHz
	增益	25.9dB
	噪声系数	2.5dB
	工作电压	10V~12.5V
	工作电流	190mA

	属性	参数值
	P1dB	32.4dBm
	工作温度	-55℃~+85℃
	输入回波损耗	16dB
	输出回波损耗	15dB
	IP3	+38dBm
	功能特性	-
