温馨提醒：图片仅供参考，商品以实物为准

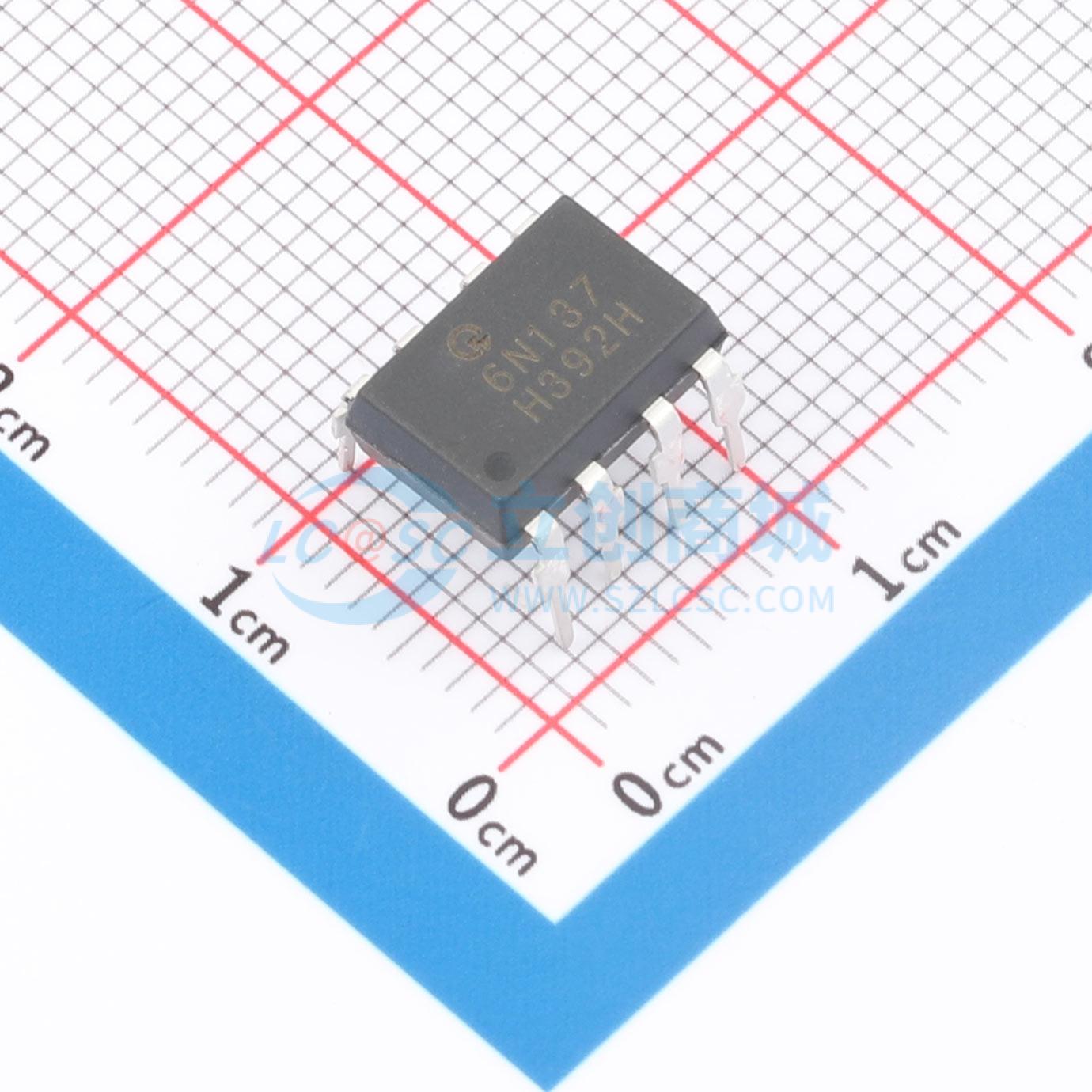

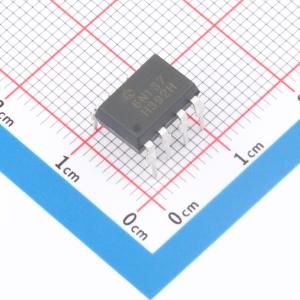

QX6N137-CuH-D
高速逻辑门光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 10M高速光耦 5000V隔离电压，电源电压：7V
- 品牌名称
- NQUNXIN(群芯微电子)
- 商品型号
- QX6N137-CuH-D
- 商品编号
- C49023643
- 商品封装
- DIP-8P
- 包装方式
- 管装
- 商品毛重
- 1.017647克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 15kV/us | |
| 传输速率 | 10Mbps | |
| CTR-电流传输比 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 41ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 50ns | |
| 输入阈值电流(FH) | 3mA | |
| 输出电流 | 8mA | |
| 耗散功率(Pd) | - | |
| 输出电压 | 7V | |
| 正向压降(Vf) | 1.33V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 50mA | |
| 功能特性 | 输出使能控制 |
商品概述
QX6N137 光耦合器由一个 850nm 的 AlGaAs LED 组成，其光学耦合到一个非常高速的集成光电探测器逻辑门，可快速输出。
商品特性
- 高比特率：10Mbit/s
- 输入-输出隔离电压 (VISO = 5000 Vrms)
- 工作温度范围：-40°C ~ +85°C
- 逻辑门输出
应用领域
- 接地回路消除
- LSTTL转TTL, LSTTL或5V CMOS
- 线路接收器
- 数据传输
- 开关电源
