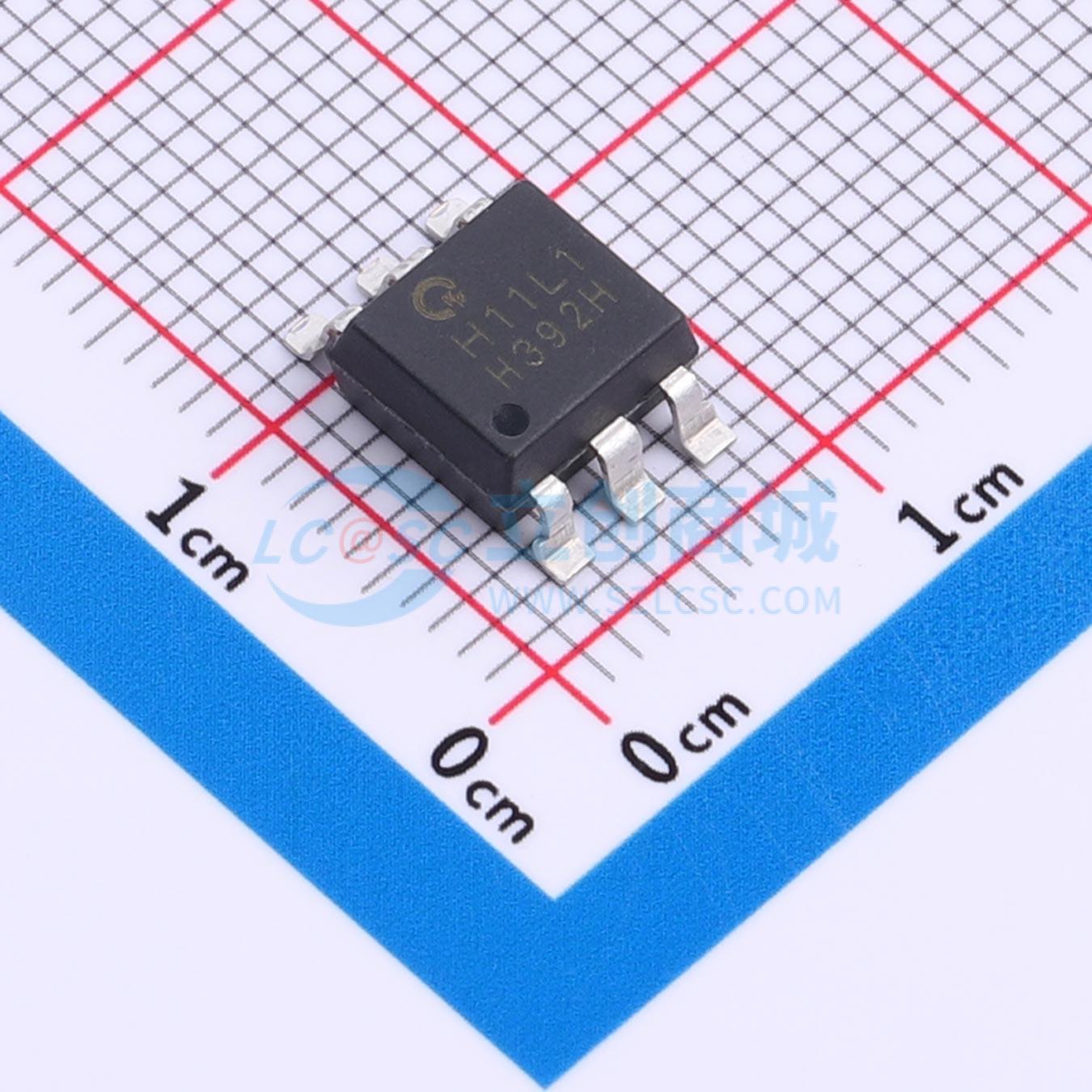

QXH11L1-CuH-S实物图

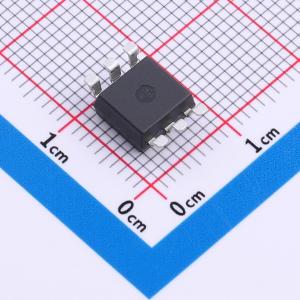

  • QXH11L1-CuH-S商品缩略图

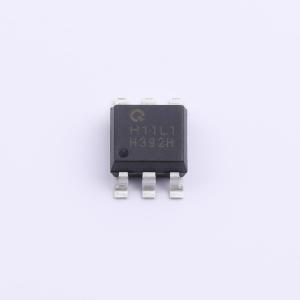

  • QXH11L1-CuH-S商品缩略图
  • QXH11L1-CuH-S商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

QXH11L1-CuH-S

高速光耦集成施密特触发器，用于噪声免疫和脉冲整形

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SMD6封装2M施密特触发器，5000V隔离电压
品牌名称
NQUNXIN(群芯微电子)
商品型号
QXH11L1-CuH-S
商品编号
C49023650
商品封装
SMD-6P​
包装方式
编带
商品毛重
0.8598克(g)

商品参数

属性参数值
商品目录逻辑输出光耦
输入类型DC
工作电压3V~15V
隔离电压(Vrms)5kV
CMTI(kV/us)-
传输速率2Mbps
CTR-电流传输比-
通道数1
工作温度-55℃~+100℃
传播延迟 tpLH4ns
属性参数值
传播延迟 tpHL4ns
输入阈值电流(FH)10mA
输出电流50mA
耗散功率(Pd)250mW
输出电压16V
正向压降(Vf)1.24V
直流反向耐压(Vr)6V
正向电流(If)20mA
功能特性内置施密特触发器

商品概述

QXH11LX系列器件包含一个GaAs红外发射二极管，该二极管光学耦合至高速集成电路探测器。输出探测器集成了施密特触发器，可提供滞后效应，以增强抗噪声能力和实现脉冲整形。

商品特性

  • 高数据速率，典型值为2MHz（NRZ）
  • 在整个电压和温度范围内无闩锁和振荡
  • 兼容微处理器驱动
  • 逻辑兼容输出，在0.4V最大条件下灌电流为16mA
  • 保证导通/关断阈值滞后
  • 宽电源电压能力，兼容所有主流逻辑系统
  • 工作温度范围：-55℃ ~ 100℃
  • 紧凑型双列直插式封装
  • 符合安规标准：UL 1577，VDE DIN EN60747-5-5 (VDE 0884-5)，CQC11-471543-2022

应用领域

  • 逻辑到逻辑隔离器
  • 可编程电流电平传感器
  • 线路接收机
  • AC到TTL转换
