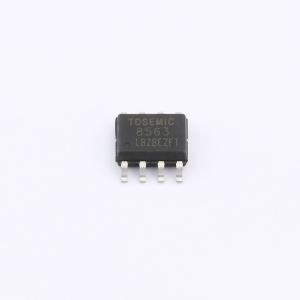

温馨提醒：图片仅供参考，商品以实物为准
TD8563TDR
I2C实时时钟/日历芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 产品8563升级型号 更高的抗干扰
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- TD8563TDR
- 商品编号
- C49023486
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1069克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 内置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 200uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1V~5.5V | |
| 静态电流(Iq) | 0.2uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 倒数计时器；告警功能；电池低压检测；周期性中断输出；可编程时钟输出 |
商品概述
该器件是一款低功耗CMOS实时时钟/日历芯片，提供可编程时钟输出、中断输出和掉电检测器。所有地址和数据均通过I²C总线接口串行传输，最大总线速度为400Kbits/s。每次读写数据后，内嵌的字地址寄存器会自动递增。
商品特性
- 带有世纪标志
- 宽工作电压范围：1.2V ~ 5.5V
- 低备用电流：典型值为0.22μA
- I²C总线从地址：读，0A3H；写，0A2H
- 可编程时钟输出频率为：32.768kHz，1024Hz，32Hz，1Hz
- 可基于32.768kHz晶振进行计时
- 具备报警和定时器功能
- 集成掉电检测器
- 内部集成振荡电容
- 漏极开路中断引脚
- 提供SOP和MSOP封装
应用领域
- 便携式仪器
- 移动电话
- 电子计量产品
- 安防电子
