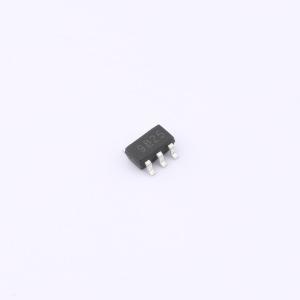

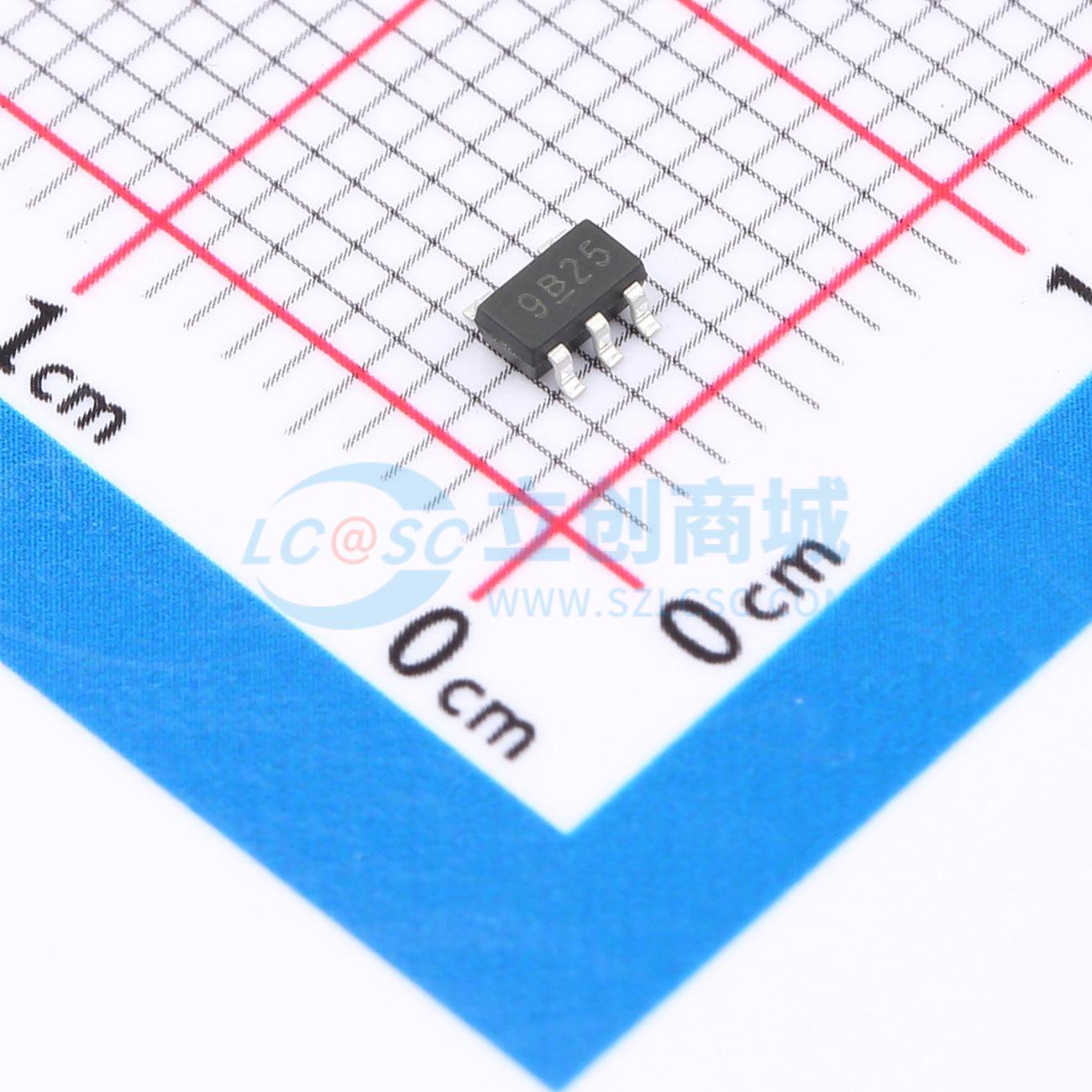

XC6209F332MR-TD
3.3V 300mA 6.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 最大持续输出电流约 200mA，适用于中小负载电路。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- XC6209F332MR-TD
- 商品编号
- C49023488
- 商品封装
- SOT-25-5
- 包装方式
- 编带
- 商品毛重
- 0.041633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 6.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 75dB@(100Hz) | |
| 压差 | 110mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 10uA | |
| 噪声 | - | |
| 功能特性 | 输出放电；使能控制 | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
XC6209F332MR-TD系列是高精度、低噪声的CMOS低压差线性稳压器。该系列产品提供低输出噪声、高纹波抑制比、低压差和极快的启动时间，非常适合当今尖端的移动电话应用。其内部集成了基准电压源、误差放大器、驱动晶体管、电流限制器和相位补偿器。XC6209F332MR-TD的输出电压通过电流修调技术设定，可在0.9V至5.0V范围内以100mV步进选择。 当CE输入引脚为低电平时，快速放电通道导通，内置的下拉电阻会将输出电压拉低，实现快速放电功能。 该系列还完全兼容低等效串联电阻陶瓷电容器，有助于降低成本并提高输出稳定性。即使在频繁的负载波动期间，得益于优异的瞬态响应性能和在宽频率范围内实现的高电源抑制比，这种高水平的输出稳定性也能得以保持。CE功能允许关闭稳压器输出，从而显著降低功耗。
商品特性
- 低功耗：10uA（典型值）
- 低压差：0.11V@100mA@VOUT=2.8V（典型值）
- 待机模式电流：0.1uA
- 低温漂系数
- 良好的线性调整率：0.05%
- 高纹波抑制：75dB@100Hz（典型值）
- 高输入电压（最高至6.5V）
- 输出电压精度：容差±2%
- SOT-23-5L封装
应用领域
- 电池供电设备
- 通信设备
- 移动电话
- 便携式游戏机
- 相机、摄像机
- 基准电压源
