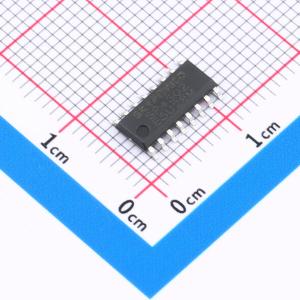

温馨提醒：图片仅供参考，商品以实物为准
SP4502
同步充放电移动电源SOC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SP4502是一款专为移动电源设计的同步开关充电和同步升压的单芯片解决方案，内部集成了同步开关充电模块、同步升压放电管理模块、电量检测与LED指示模块、保护模块。
- 品牌名称
- TPOWER(天源)
- 商品型号
- SP4502
- 商品编号
- C49023317
- 商品封装
- ESOP-16
- 包装方式
- 编带
- 商品毛重
- 0.27285克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片；充电芯片 | |
| 工作电压 | 4.6V~5.3V | |
| 最大充电电流 | 2.5A | |
| 充电饱和电压 | 4.35V；4.2V | |
| 放电截止电压 | 2.9V | |
| 电池类型 | 锂电池 | |
| 电池节数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -20℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 25uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；可编程充电电流；输出过压保护；欠压锁定；过放保护；涓流充电；短路保护 |
商品概述
SP4502是一款专为移动电源设计的单芯片解决方案，集成了同步开关充电模块、同步升压放电管理模块、电量检测与LED指示模块以及保护模块。该芯片内置充电与放电功率MOSFET，最大充电电流可达2.5A，同步升压输出电流为2.1A。它采用专利的充电电流自适应技术以兼容小电流适配器，并通过专利控制方式省去外部功率设定电阻，从而降低功耗与系统成本。芯片内部集成了温度补偿、过温保护、过充与过放保护、输出过压保护、输出重载保护、输出短路保护等多重安全功能，以确保芯片和锂离子电池的安全。其应用电路简单，仅需少量外部元件即可实现完整的充电与放电管理。
商品特性
- 省去昂贵的功率设定电阻
- 采用专利的充电电流自适应技术
- 放电输出：5V/2.1A
- 充电电流：最大2.5A
- 充电效率高达93%
- 放电效率高达93%
- 电池放电终止电压：2.9V
- 可选4.2V或4.35V充电电压
- 具备智能温度控制与过温保护
- 集成输出过压保护、短路保护、重载保护
- 集成过充与过放保护
- 支持涓流充电模式以及零电压充电
- 支持手电筒功能，最大输出电流100mA
- 封装形式：ESOP16
应用领域
- 移动电源
