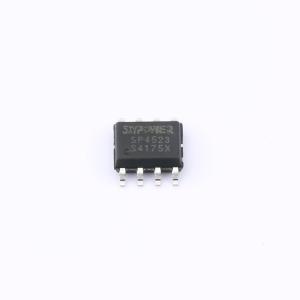

SP4523
锂电池充放电SOC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SP4523是一款集成开关充电和同步升压功能的单芯片解决方案，内部集成了同步开关充电模块、同步升压放电管理模块、电量检测与LED指示模块、保护模块。
- 品牌名称
- TPOWER(天源)
- 商品型号
- SP4523
- 商品编号
- C49023319
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.149225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片；充电芯片 | |
| 工作电压 | 4.6V~5.5V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.35V；4.2V | |
| 放电截止电压 | 2.9V | |
| 电池类型 | 锂电池 | |
| 电池节数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -20℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 25uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒流充电；自动再充电；充电终止；过压保护；欠压锁定；过放保护；涓流充电 |
商品概述
SP4523是一款集成开关充电和同步升压功能的单芯片解决方案，内部集成了同步开关充电模块、同步升压放电管理模块、电量检测与LED指示模块以及保护模块。它内置充电与放电功率MOSFET，充电电流为1A，同步升压输出电流为1A。该芯片采用专利的充电电流自适应技术，并采用专利的控制方式省去外部功率设定电阻，在降低功耗的同时也降低了系统成本。其内部集成了温度补偿、过温保护、过充与过放保护、输出过压保护、输出重载保护等多重安全保护功能，以确保芯片和锂离子电池的安全。应用电路简单，仅需少量外部元件即可实现充电管理与放电管理。
商品特性
- 输出电流1A
- 充电电流：1A
- 充电效率高达94%
- 放电效率高达94%
- 无需昂贵的功率设定电阻
- 充电电流自适应技术
- 自动开关机
- BAT放电终止电压：2.9V
- 可选4.2V/4.35V充电电压
- 智能温度控制与过温保护
- 支持涓流模式以及零电压充电
- 封装形式：ESOP8
应用领域
- 移动电源
