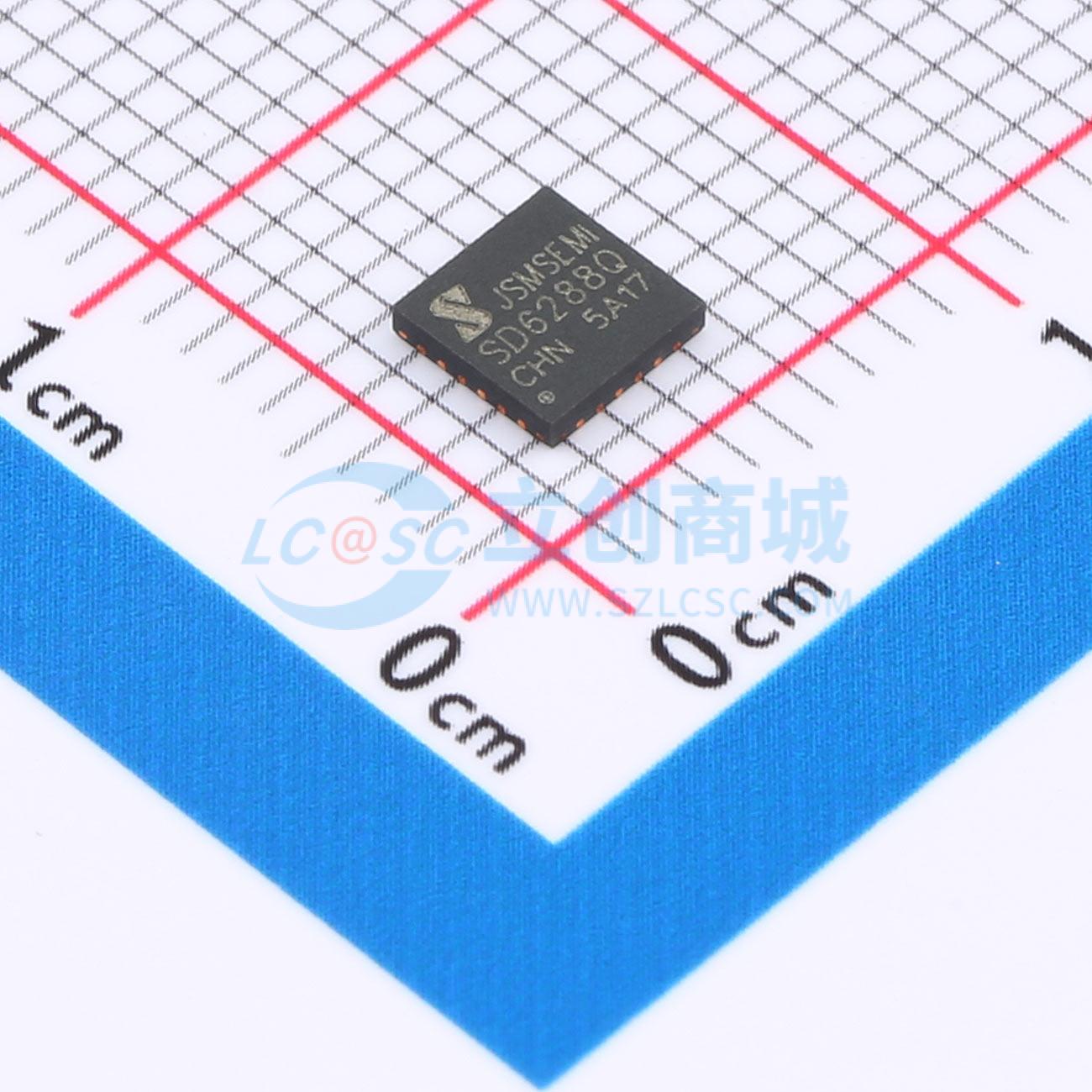

SA6288Q

集成式BSD三相桥同相栅极驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: JSMSEMI(杰盛微)
商品型号: SA6288Q
商品编号: C49022620
商品封装: QFN-24(4x4)
包装方式: 编带
商品毛重: 0.12596克(g)

商品参数

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边；高边；三相
	负载类型	MOSFET；IGBT
	驱动通道数	-
	灌电流(IOL)	-
	拉电流(IOH)	-
	工作电压	5V~20V
	上升时间(tr)	40ns
	下降时间(tf)	15ns

	属性	参数值
	传播延迟 tpLH	-
	传播延迟 tpHL	-
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	-
	输入低电平(VIL)	-
	静态电流(Iq)	700uA
	功能特性	内置自举二极管；交错导通保护；死区时间控制

商品概述

SA6288是一款三相高压功率MOSFET和IGBT栅极驱动器，用于驱动高侧和低侧功率晶体管的栅极。其浮动通道驱动设计可支持高达250V的总线电压。该器件输出驱动能力强，拉电流和灌电流可达1.0A/1.4A。SA6288工作电压范围宽，高侧和低侧栅极驱动电压均可优化以实现驱动效率。内部互锁和死区电路可防止两个晶体管同时导通，进一步降低开关损耗。SA6288的欠压锁定功能确保在电源电压不足时两个驱动器的输出均为低电平。SA6288集成了自举二极管，可最大程度优化芯片外围电路。SA6288T采用TSSOP20封装，SA6288Q采用QFN24封装，工作温度范围为-40℃ ~ 125℃。

商品特性

专为自举操作设计的浮动通道
完全工作电压可达+250V
兼容3.3V、5V和15V输入逻辑
dV/dt噪声抗扰度±50V/秒
允许的负VS能力：-9V
栅极驱动电源范围5V ~ 25V
高侧和低侧欠压锁定电路
欠压锁定正向阈值4.5V
欠压锁定负向阈值4.3V
防止交叉导通的逻辑
死区时间：200ns
芯片传输延迟特性
开通/关断传输延迟Ton/Toff = 150ns/150ns
延迟匹配时间小于50ns
双通道匹配的传播延迟
宽工作温度范围-40℃ ~ 125℃
典型输出拉电流/灌电流能力：1.2A/1.5A
集成自举二极管
提供TSSOP20和QFN24封装
符合RoSH标准

应用领域

电机控制
通用逆变器
微型逆变器驱动
电动工具
电动汽车
