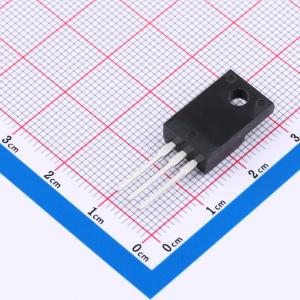

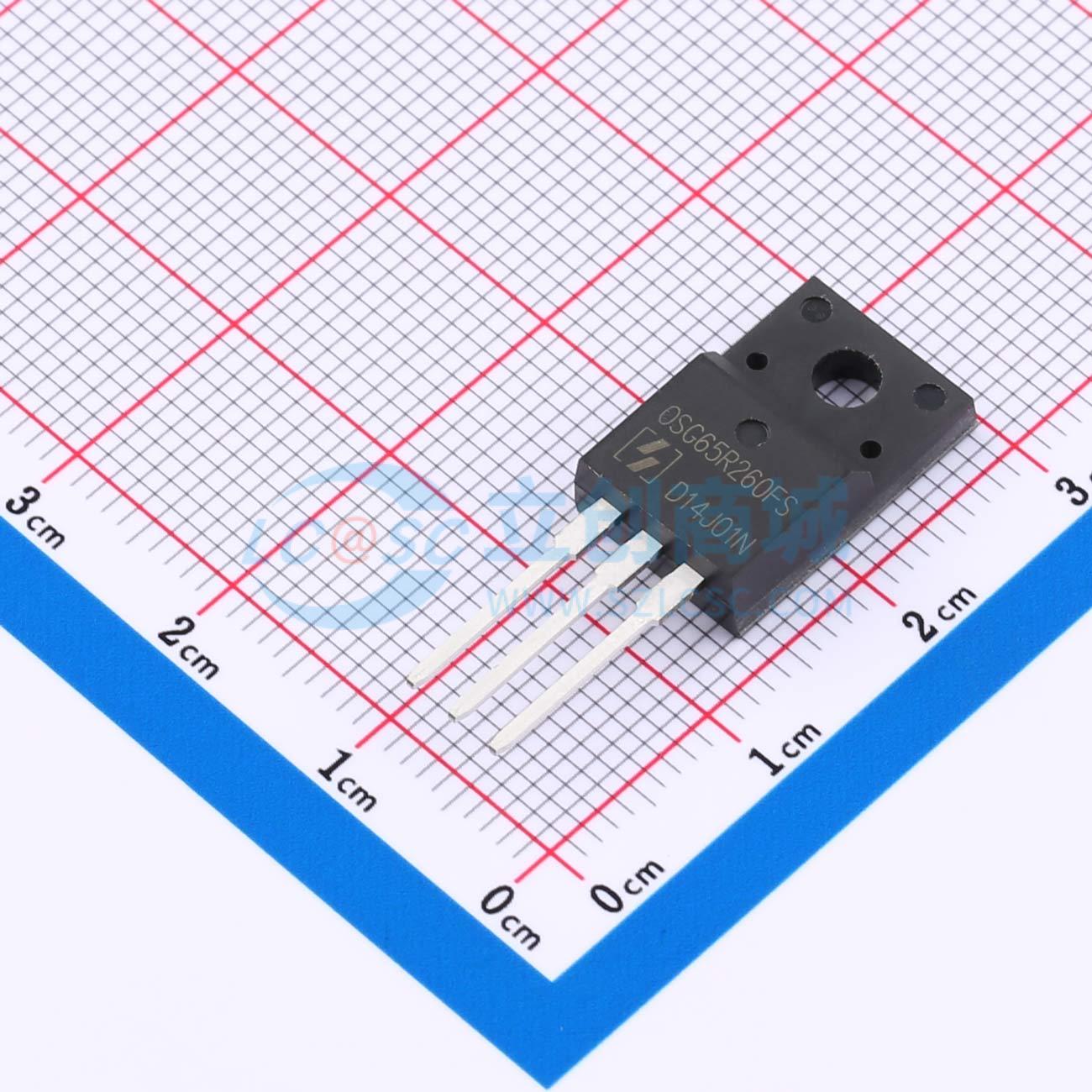

温馨提醒：图片仅供参考，商品以实物为准
OSG65R260FSF
700V 15A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 高压MOSFET利用电荷平衡技术实现出色的低导通电阻和较低的栅极电荷。旨在最大限度地减少传导损耗，提供卓越的开关性能和强大的雪崩能力。S系列针对其开关特性进行了优化，以达到严格的EMI标准。易于用于较小的电源系统，以同时满足效率和EMI标准。
- 商品型号
- OSG65R260FSF
- 商品编号
- C49005831
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.648566克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 220mΩ@10V | |
| 耗散功率(Pd) | 33W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.9V | |
| 栅极电荷量(Qg) | 26.4nC@10V | |
| 输入电容(Ciss) | 1.227nF | |
| 反向传输电容(Crss) | 7.1pF | |
| 输出电容(Coss) | 100.2pF |
商品概述
IRFR220NTRPBF(ES) 是 N 沟道增强型 MOS 场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻。该器件适用于 DC-DC 转换、电源开关和充电电路。标准产品 IRFR220NTRPBF(ES) 为无铅产品。
商品特性
- 低RDS(ON)与品质因数(FOM)
- 极低的开关损耗
- 出色的稳定性和一致性
应用领域
-LED照明-充电器-适配器-电信电源-服务器电源-太阳能/不间断电源(UPS)
