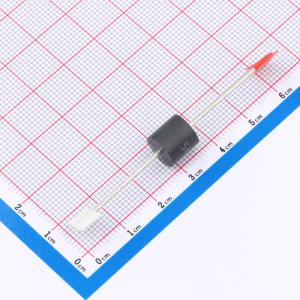

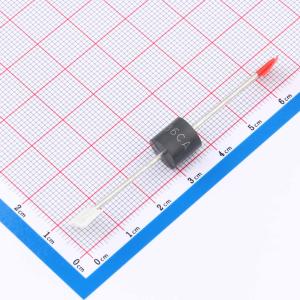

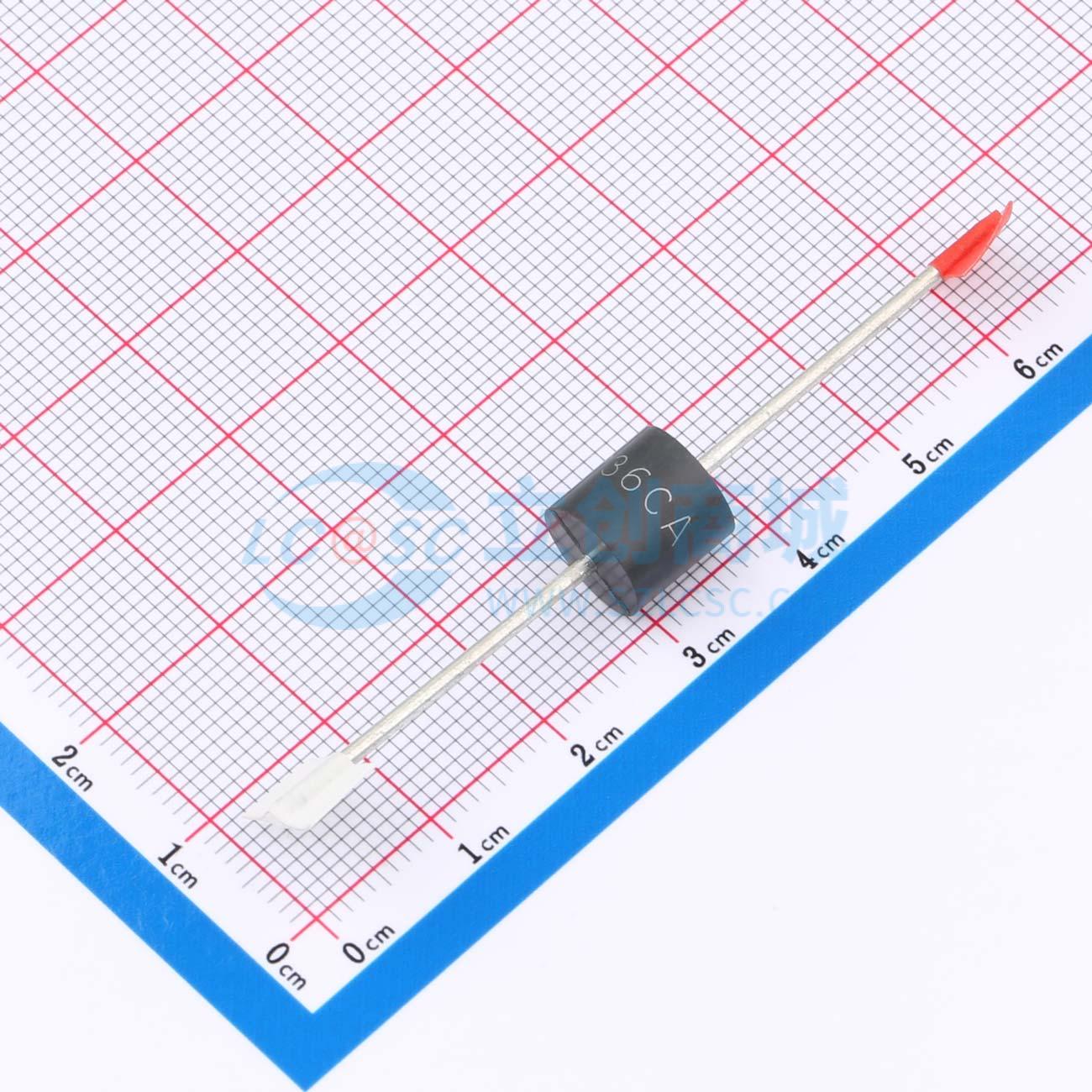

温馨提醒：图片仅供参考，商品以实物为准
5KP36CA
双向TVS 36V截止 峰值浪涌电流：86.06A@10/1000us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 反向截止电压(Vr)：36V 钳位电压：58.1V 击穿电压：40V 峰值脉冲电流：86A 反向电流(Ir)：5uA 工作温度：-55℃~+150℃@(Tj)
- 品牌名称
- baocheng(宝乘)
- 商品型号
- 5KP36CA
- 商品编号
- C49005954
- 商品封装
- R6(P600)
- 包装方式
- 盒装
- 商品毛重
- 2.562667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 58.1V | |
| 峰值脉冲电流(Ipp) | 86.06A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 5kW@10/1000us | |
| 击穿电压(VBR) | 44.2V | |
| 反向电流(Ir) | 5uA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
5KP系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变而设计。
商品特性
- 采用P600封装的玻璃钝化芯片结
- 低漏电流
- 提供单向和双向单元
- 优异的钳位能力
- 在10×1000μs波形下具备5000W峰值功率能力，重复率（占空比）：0.01%
- 快速响应时间：从0伏特到最小击穿电压的典型值小于1.0ps
- 12V以上典型反向漏电流小于5μA
- 高温焊接：端子处可承受260℃/40秒
- 典型最大温度系数ΔVBR = 0.1% × VBR@25℃ × ΔT
- 塑料封装符合美国保险商实验室94V-0阻燃等级
- 哑光锡无铅镀层
- 无卤素且符合RoHS标准
- 典型失效模式为过压或过流导致的短路
- 根据JEDEC JESD201A标准表4a和4c进行晶须测试
- 符合IEC-61000-4-2标准，ESD防护能力达15kV（空气放电）、8kV（接触放电）
- 根据IEC 61000-4-2（IEC801-2）标准提供数据线的ESD保护
- 根据IEC 61000-4-4（IEC801-4）标准提供数据线的EFT保护
