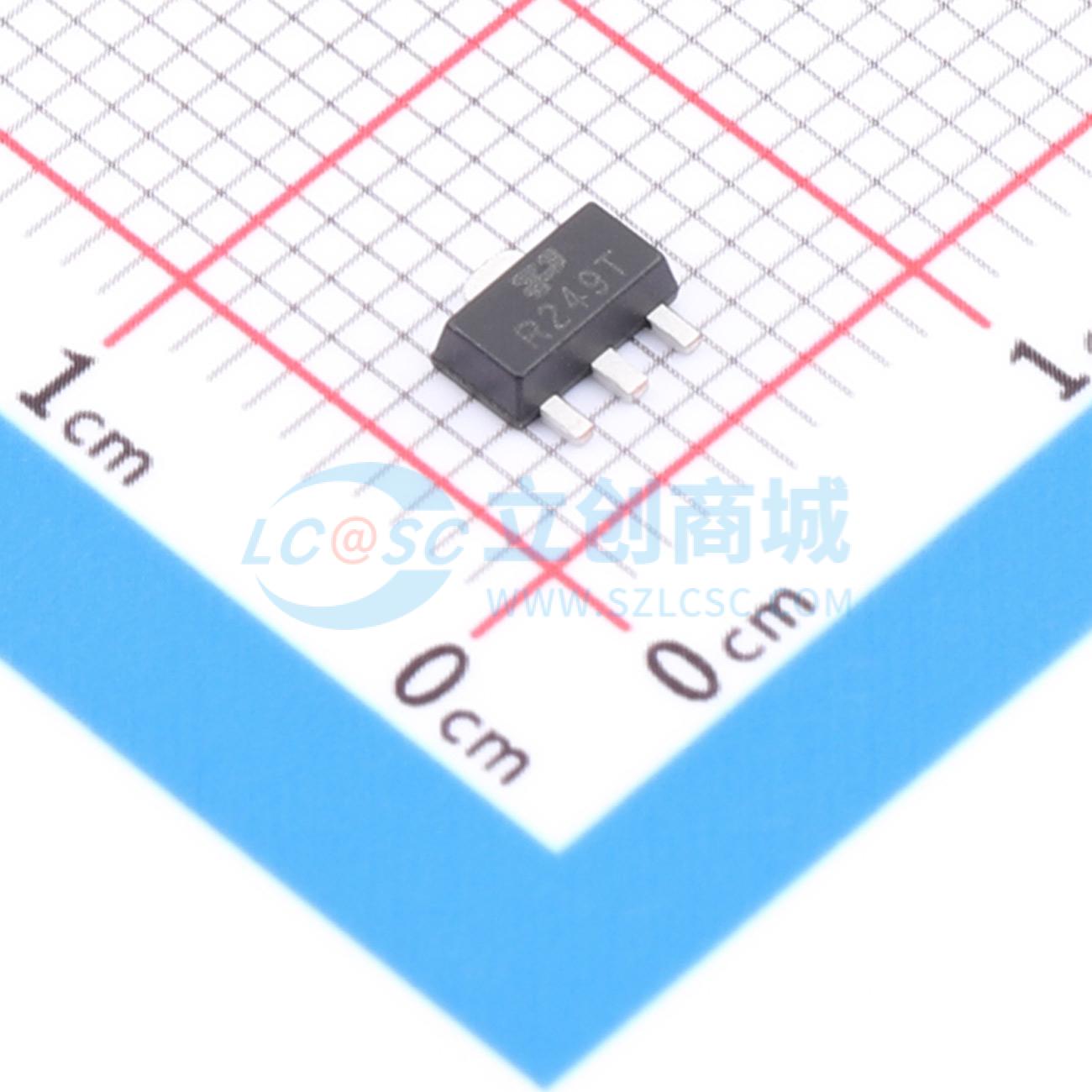

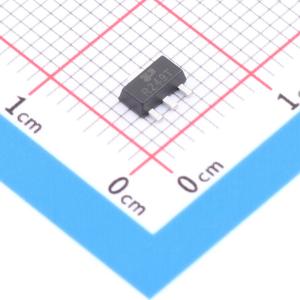

温馨提醒：图片仅供参考，商品以实物为准
TP431R249T3
精密可调参考源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 监控和复位芯片 是一个三端可调并联稳压器，可以通过两个外部电阻在Vref（约2.495V）和36V之间设置输出电压。这些器件具有0.15Ω（典型值）的输出阻抗。有源输出电路可以提供非常尖锐的传导特性，使其在许多应用中成为齐纳二极管的绝佳替代品，这些应用包括板载电压调节、可调电源以及电源开/关。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP431R249T3
- 商品编号
- C48995586
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.147334克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 2.495V~36V | |
| 输出电压 | 2.495V~36V | |
| 输出电流 | 100mA |
| 属性 | 参数值 | |
|---|---|---|
| 精度 | ±0.5% | |
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | 700nA | |
| 最小阴极电流调节 | 1mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
是一个三端可调并联稳压器，可以通过两个外部电阻在Vref（约2.495V）和36V之间设置输出电压。这些器件具有0.15Ω（典型值）的输出阻抗。有源输出电路可以提供非常尖锐的传导特性，使其在许多应用中成为齐纳二极管的绝佳替代品，这些应用包括板载电压调节、可调电源以及电源开/关。
商品特性
- 可调输出电压范围：2.495V~36V
- 低动态输出电阻：0.15Ω（典型值）
- 低温偏差：5mV（典型值）
- 低输出噪声
- 容性负载下的高稳定性
- 电流容量范围1 - 100 mA
- 精度0.5%
- 封装外观SOT89 - 3
应用领域
- 可调电压和电流参考
- 齐纳二极管替代产品
- 电压监测
- 带集成基准的比较器
- 反激式开关模式电源（SMPS）中的次级侧电压调节
