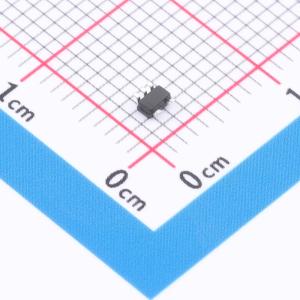

温馨提醒：图片仅供参考，商品以实物为准
TP74LV1T126C5
单缓冲门，三态输出，CMOS逻辑电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74逻辑
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74LV1T126C5
- 商品编号
- C48995591
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.033938克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 单向 | |
| 输入信号 | CMOS | |
| 输出信号 | CMOS | |
| 工作电压(VCCA) | 1.6V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 元件数 | 1 | |
| 每个电路通道数 | 1 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 断电保护；输出使能高阻 |
商品概述
该器件是一款单通道电平转换缓冲驱动器，具备三态输出。三态输出由输出使能输入（OE）控制。当OE为低电平时，输出呈现高阻态（关断状态）。输出电平参考电源电压，支持1.8V、2.5V、3.3V和5.0V CMOS电平。其低阈值输入在VCC = 3.3V时支持1.8V输入逻辑，可用于1.8V至3.3V的电平上转换。
商品特性
- 工作电压范围：1.6V 至 5.5V
- 低功耗电流：Icc=10μA（最大值）
- 输出驱动能力：±8mA（VCC=5.0V时）
- 掉电保护
- ESD保护性能超过JESD 22标准：人体模型2000V（A114-A）、机器模型200V（A115-A）、带电器件模型1000V（C101）
应用领域
- 音频扩展坞：便携式
- 蓝光播放器与家庭影院
- 嵌入式个人电脑
- 个人数字助理
- 电源：电信/服务器交流/直流供电
- 固态硬盘：客户端与企业级
- 无线耳机、键盘和鼠标
