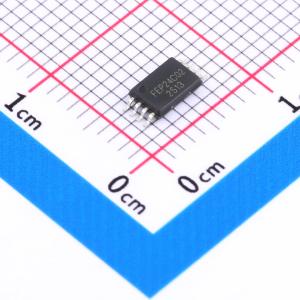

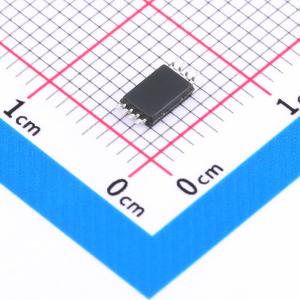

FEP24C02YTSSOP8G/TR

电可擦除可编程只读存储器（EEPROM）器件

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 2Kbit与I2C兼容的EEPROM，TSSOP8封装
品牌名称: Full-Way(四方杰芯)
商品型号: FEP24C02YTSSOP8G/TR
商品编号: C48994850
商品封装: TSSOP-8
包装方式: 编带
商品毛重: 0.1584克(g)

商品参数

	属性	参数值
	功能特性	内置上电复位(POR)；硬件写保护功能；噪声抑制功能
	工作电压	1.65V~5.5V
	工作温度	-40℃~+85℃
	工作电流	0.8mA
	待机电流	2uA
	读取访问时间(tA)	900ns

商品概述

FEP24C02 是一款工业标准的电可擦除可编程只读存储器（EEPROM）器件，采用工业标准的两线接口进行通信。该器件包含一个 2K 位（256×8）的存储阵列，按每页 8 字节进行组织。EEPROM 的工作电压范围宽，为 1.65V ~ 5.5V，适用于大多数应用。该产品提供低功耗操作和低待机电流。器件提供无铅、符合 RoHS、无卤或绿色封装。可用的封装类型包括 8 引脚 SOIC、TSSOP、UDFN、MSOP 和 SOT23。FEP24C02 兼容标准的 I²C 总线协议。该简易总线由串行时钟（SCL）和串行数据（SDA）信号组成。利用这种总线协议，主设备（如微控制器）通常可以控制一个或多个从设备，例如本 FEP24C02。通过 SDA 线的比特流包含一系列字节，用于标识特定的从设备、指令、该从设备内的地址以及一系列数据（如适用）。FEP24C02 还通过 WP 引脚提供写保护功能，以防止覆盖存储在存储阵列内的数据。为了防止状态机在上电序列或电源开关切换过程中进入错误状态，内部集成了上电复位电路。在上电期间，直到电源电压 VCC 达到高于复位阈值电压的可接受稳定水平之前，器件不会响应任何指令。一旦 VCC 超过上电复位阈值，器件即被复位并进入待机模式。这也可以避免在上电阶段发生任何意外的写操作。在掉电过程中，一旦 VCC 低于上电复位阈值电压，器件将进入待机模式。此外，在接收到停止命令后，只要没有内部写操作正在进行，器件也将处于待机模式。然而，除非 VCC 在其工作电平范围内，否则发送命令是非法的。

商品特性

两线串行接口，兼容 I²C — 双向数据传输协议
宽电压工作范围
VCC = 1.65V ~ 5.5V
速度：1 MHz (1.65V ~ 5.5V)
待机电流（最大值）：1 μA，5.5V
读取电流（最大值）：0.5 mA，5.5V
写入电流（最大值）：0.8 mA，5.5V
硬件数据保护
写保护引脚
顺序与随机读取功能
存储器组织：2 Kb (256 × 8)
页大小：8 字节
页写入模式
允许部分页写入
自定时写入周期：5 ms（最大值）
输入抗噪声干扰，施密特触发器
高可靠性
耐久性：100 万次擦写循环
数据保持：100 年
工业等级
封装：SOIC、TSSOP、UDFN、SOT23、MSOP
无铅、符合 RoHS、无卤、绿色

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	EEPROM
	接口类型	I2C
	存储容量	2Kbit
	时钟频率(fc)	1MHz
	写周期时间(Tw)	5ms
	数据保留 - TDR(年)	100年
	写周期寿命	100万次
