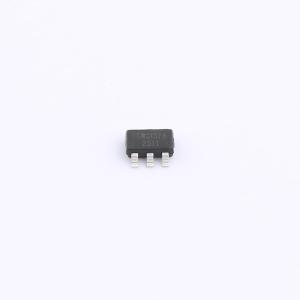

温馨提醒：图片仅供参考，商品以实物为准
FSW3157AYSOT236G/TR
低压单刀双掷模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- FSW3157A单通道低压SPDT模拟开关
- 品牌名称
- Full-Way(四方杰芯)
- 商品型号
- FSW3157AYSOT236G/TR
- 商品编号
- C48994855
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0442克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 9.5Ω | |
| 工作电压 | 1.8V~5.5V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 265ns | |
| 关闭时间(toff) | 240ns | |
| 带宽 | 900MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 双向模拟通道；断电隔离 |
商品概述
FSW3157A是一款单通道、双向、单刀双掷CMOS模拟开关，设计用于单电源1.8V至5.5V供电。它具有高带宽（-3dB @900MHz）和低导通电阻（典型值9.5欧姆），目标应用为音频信号切换。该器件保证通道间导通电阻匹配良好，并在整个信号范围内保证导通电阻平坦度，从而在切换音频信号时实现出色的线性度和低失真。该产品采用绿色SOT23-6和SOT363封装。
商品特性
- 电源电压范围：1.8V至5.5V
- 导通电阻：9.5欧姆（典型值）
- 即使电源失效，A端也能覆盖VCC以实现真正隔离
- 在极宽电源范围（1.8V ~ 5.5V）内具有低静态电流
- 高带宽：-3dB @900MHz
- 工作温度范围：-40℃ 至 +85℃
- 提供绿色SOT23-6和SOT363封装
应用领域
- 音频、视频、UART、USB2.0信号与电源路由
- 便携式仪器
- 电池供电设备
- 计算机外围设备
- 手机
- 个人数字助理
- MP3播放器
