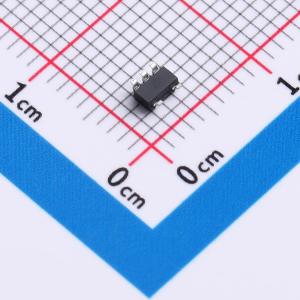

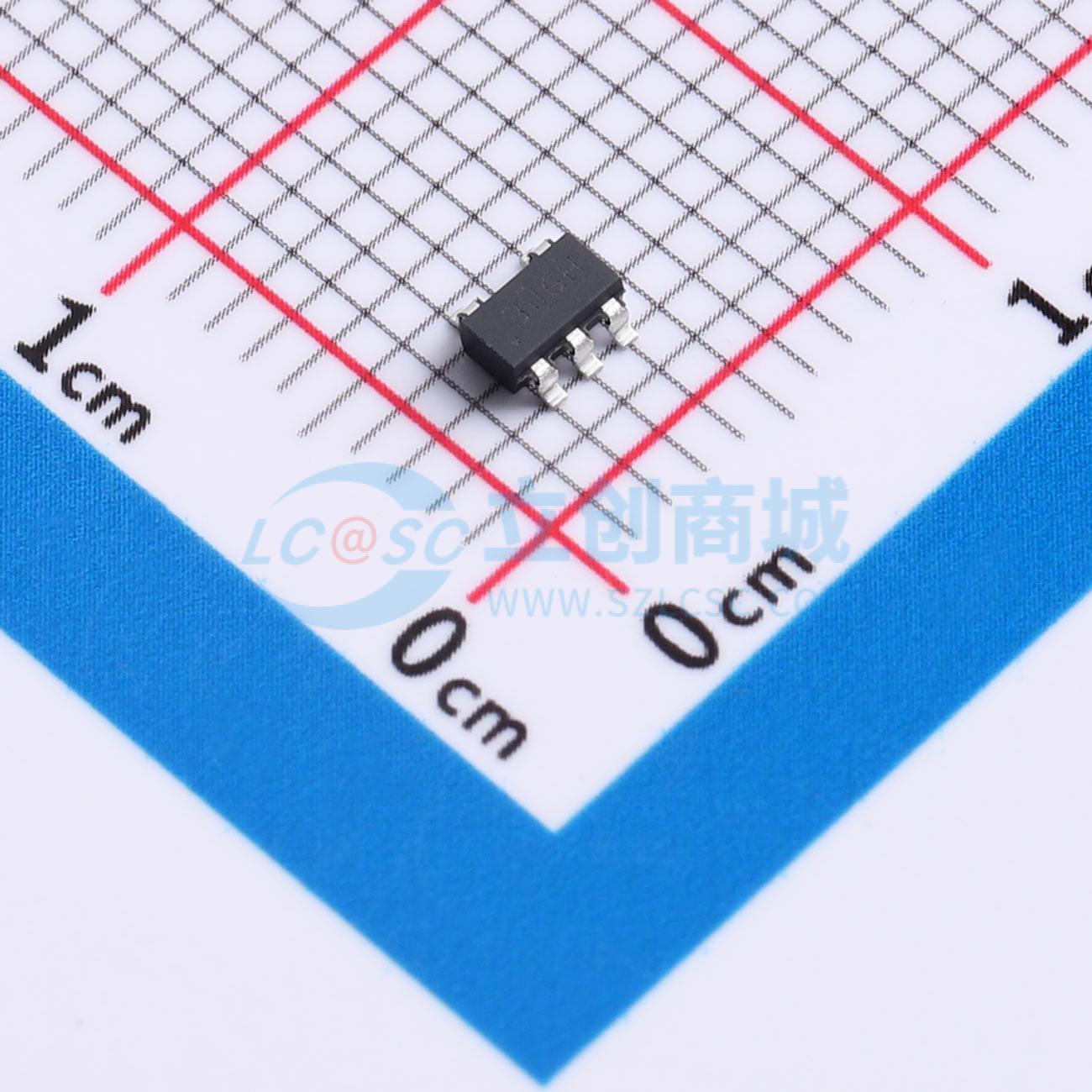

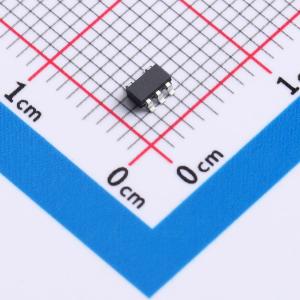

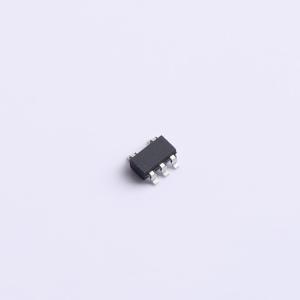

温馨提醒：图片仅供参考，商品以实物为准

TLV3511DBVR

6ns高速推挽输出比较器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是具有推挽输出的单通道和双通道比较器系列。该系列具有出色的速度功率组合，传播延迟为6ns，整个电源电压范围为2.7V至5.5V，每个通道的静态电源电流仅为1mA。所有器件都包含上电复位(POR)功能。这可确保输出处于已知状态（输出低电平），直到达到最小电源电压，然后输出才对输入做出响应，从而防止系统上电和断电期间出现错误输出。同样，该系列可方便地采用标准引线式和无引线封装，具有轨到轨输入、低失调电压和大输出驱动电流等特性。这些特性再加上快速响应时间，使得比较器非常适合用于电流检测、过零检测以及精度和速度至关重要的各种其他应用。所有器件可在 -40℃ 至 125℃ 的宽工作温度范围内运行。
品牌名称: TI(德州仪器)
商品型号: TLV3511DBVR
商品编号: C48979354
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TLV351x是一系列带有推挽输出的5V单通道和双通道比较器。该系列产品兼具出色的速度功耗组合，传播延迟为6ns，全电源电压范围为2.7V 至 5.5V，每个通道的静态电源电流仅为1mA。所有器件均包含上电复位(POR)功能，可确保在达到最小电源电压之前，输出处于已知状态（输出低电平），之后输出才会对输入做出响应，从而防止在系统上电和掉电期间产生错误输出。TLV351x可提供标准带引脚和无引脚封装，具备轨到轨输入、低失调电压、大输出驱动电流特性。这些特性结合快速响应时间，使该比较器非常适合电流检测、过零检测以及多种对精度和速度要求较高的应用。所有器件可在-40℃ 至 125℃的扩展温度范围内工作。

商品特性

传播延迟:6ns
高翻转频率:180MHz
电源范围:2.7V 至 5.5V
输入失调电压典型值:+/- 1mV
每个通道低电源电流:1.1mA
输入电压范围超出任意电源轨300mV
内置迟滞:2.3mV
上电复位可提供已知的启动状态
推挽输出
工作温度范围:-40℃ 至 +125℃

应用领域

电机驱动诊断与监测
伺服驱动控制模块
伺服驱动位置传感器
医疗与保健
现场变送器与传感器

	属性	参数值
	商品目录	比较器
	输入失调电压(Vos)	5mV
	输入偏置电流(Ib)	1nA
	传播延迟(tpd)	10ns
	滞后电压(Vhys)	2.3mV

	属性	参数值
	共模抑制比(CMRR)	80dB
	静态电流(Iq)	2mA
	工作温度	-40℃~+125℃
	单电源	2.7V~5.5V
	功能特性	失效安全功能；内置迟滞；ESD保护
