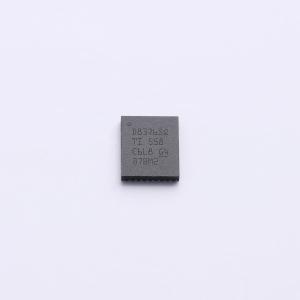

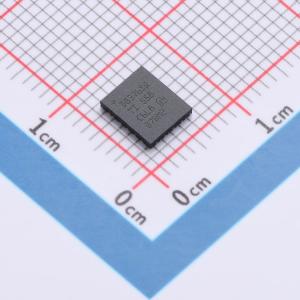

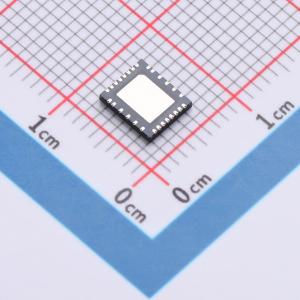

DRV8376SQNLGRQ1
汽车用4位双向电压电平转换器，具备自动方向感应和±15kV ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8376SQNLGRQ1
- 商品编号
- C48979360
- 商品封装
- WQFN-14
- 包装方式
- 编带
- 商品毛重
- 3.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - |
商品概述
电压电平转换器解决了在同一块电路板上同时使用不同电源电压电平所带来的挑战。这款4位同相转换器使用两个独立的可配置电源轨。A端口设计为跟踪VCCA，VCCA可接受1.2V至3.6V的任何电源电压。B端口设计为跟踪VCCB，VCCB可接受1.65V至5.5V的任何电源电压。这允许在1.2V、1.5V、1.8V、2.5V、3.3V和5V电压节点之间进行通用的低压双向转换。VCCA不应超过VCCB。 当输出使能（OE）输入为低电平时，所有输出都处于高阻态。为了在电源上电或下电期间建立高阻态，OE应通过下拉电阻连接到地；电阻的最小值由驱动器的电流源能力决定。 TXB0104的设计使得OE输入电路由VCCA供电。 该器件针对使用Ioff的部分掉电应用进行了全面规格设计。Ioff电路可禁用输出，防止器件掉电时通过器件产生破坏性的电流回流。
商品特性
- 符合汽车应用要求
- 通过AEC - Q100认证，结果如下：
- 器件温度等级1：环境工作温度范围为 - 40°C至 + 125°C
- A端口电压范围为1.2V至3.6V，B端口电压范围为1.65V至5.5V（VCCA ≤ VCCB）
- VCC隔离特性：如果任一VCC输入接地，所有输出都处于高阻态
- OE输入电路参考VCCA
- Ioff支持部分掉电模式操作
- 闩锁性能超过JESD 78 II类的100mA
- ESD保护超过JESD 22标准：
- A端口：
- 人体模型（A114 - B）：±2500V
- 充电器件模型（C101）：±1000V
- B端口：
- 人体模型（A114 - B）：±15000V
- 充电器件模型（C101）：±1000V
- A端口：
应用领域
- 汽车信息娱乐系统
- 高级驾驶辅助系统（ADAS）
- 远程信息处理系统
