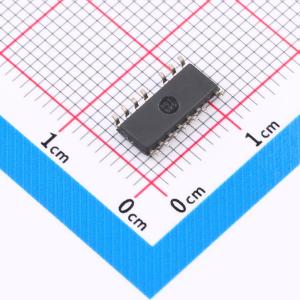

温馨提醒：图片仅供参考，商品以实物为准

UCC256612DDBR

700V 15V~18V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 可实现输入功率比例控制(IPPC)方案的高频LLC控制器，具有增强的轻负载管理和多种保护功能。IPPC拓宽了LLC转换器的控制范围，简化了LED驱动器、电池充电器等宽输入和输出电压范围应用的设计。它甚至可以在没有PFC的情况下工作，适用于非通用输入应用。改进了增强型轻负载管理，可提高效率，同时可更大程度地降低可闻噪声
品牌名称: TI(德州仪器)
商品型号: UCC256612DDBR
商品编号: C48947233
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.195克(g)

商品参数

	属性	参数值
	晶体管耐压	700V
	拓扑结构	半桥式
	功能特性	消除音频噪音；轻载高效模式；欠压锁定；高压直接启动；前沿消隐；过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+125℃
	反馈方式	副边反馈

商品概述

UCC25661 是一款高频 LLC 控制器，采用输入功率比例控制（IPPC）方案，具备增强型轻载管理和多种保护功能。IPPC 拓宽了 LLC 转换器的控制范围，简化了宽输入或宽输出电压范围应用（如 LED 驱动器、电池充电器）的设计。对于非通用输入应用，IPPC 甚至可在无 PFC 的情况下工作。UCC25661 具备增强型轻载管理，可在提高效率的同时将可闻噪声降至最低。为降低待机功耗，UCC25661 在突发模式工作时可直接禁用 PFC 控制器。自动容性区域规避方案搭配可消除反向恢复的自适应软启动方案，确保器件永远不会工作在可能损坏 FETs 的模式下。自动容性区域规避方案使该控制器适合与预偏置负载配合工作。UCC25661 具备完善的保护功能，可帮助设计可靠的电源。UCC25661 提供支持高压启动和 OVP 响应的选项，详情见器件对比表。所有可用封装详见第 11 节；封装尺寸（长×宽）为标称值，适用情况包含引脚。

商品特性

满载开关频率:50kHz 至 750kHz
IPPC 控制支持宽输入或宽输出LLC (WLLC) 工作
增强型轻载管理
高频脉冲跳变，可提升轻载效率
可闻频率范围跳变，可降低可闻噪声，支持软开/关突发模式
低频突发模式可实现低待机功耗，集成PFC开/关控制
内置谐振电容电压合成器，可提升信号可靠性，支持高启动频率
零电流开关 (ZCS) 规避，消除容性区域工作
自适应软启动，可将浪涌电流降至最低，消除启动时的反向恢复
集成高压启动功能
集成栅极驱动器，驱动能力+0.6/-1.2A
完善的保护功能
50ns过流保护 (OCP)，逐周期限流
过压保护 (OVP)，输出电压锁存
支持内置和外接过温保护 (OTP)
输入和VCCP欠压锁定(UVLO)，内置19V VCCP钳位
OCP和过载保护可独立配置
SOIC-14封装，移去引脚以实现高压间隙

应用领域

电视SMPS电源
工业AC/DC适配器
电动工具
医疗电源
多功能打印机
企业和影院投影仪
PC电源
游戏主机电源
照明

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	15V~18V
	开关频率	50kHz~750kHz
	输出电流	1.2A；600mA
