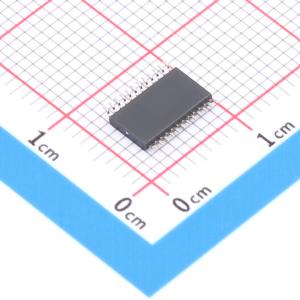

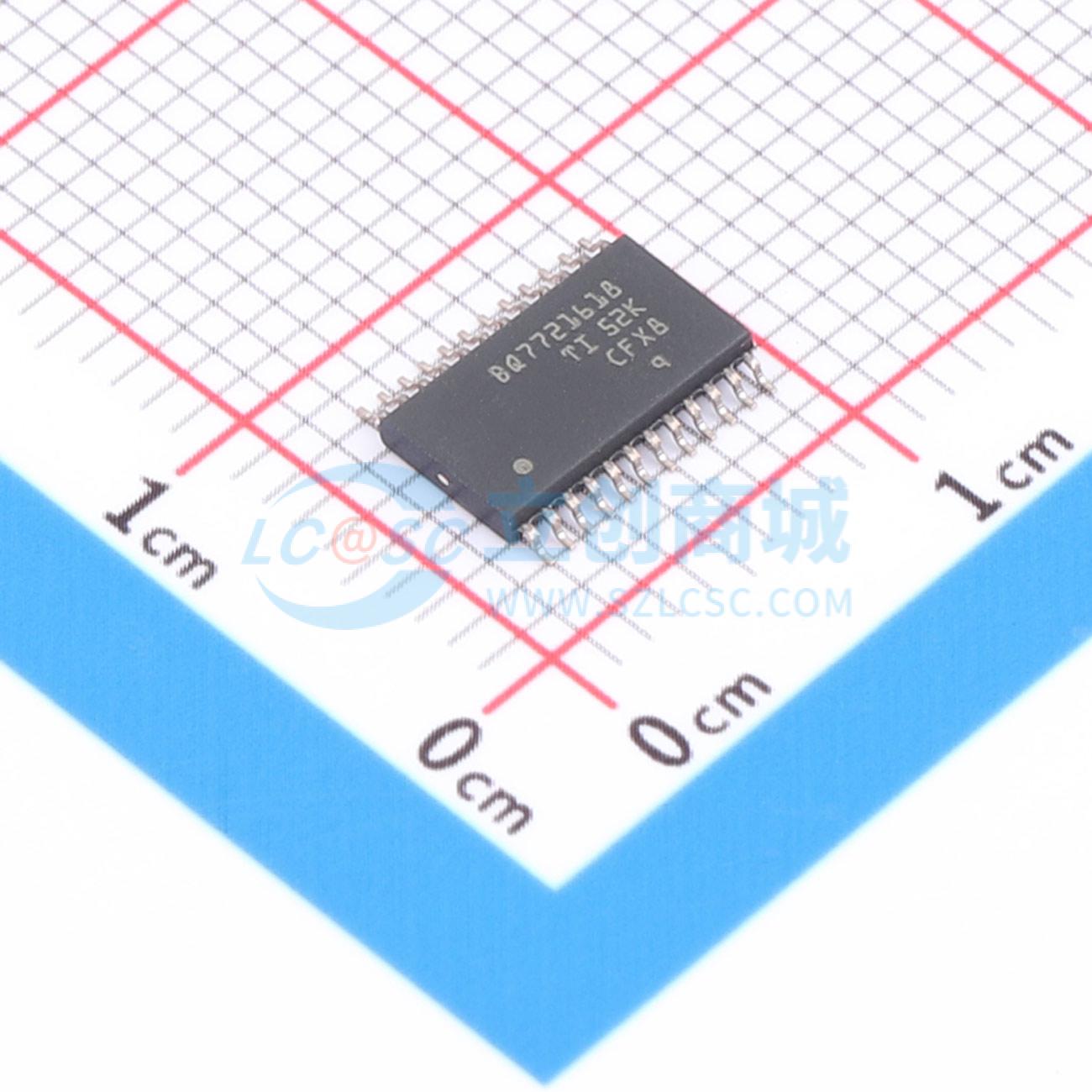

BQ7721618PWR

3至16节锂离子电池电压和温度保护

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: BQ7721618PWR
商品编号: C48947241
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 2.1克(g)

商品参数

商品概述

BQ77216xx系列产品为锂离子电池组系统提供一系列电压和温度监测，包括过压(OVP)、欠压(UVP)、开线(OW)、欠温(UT)和过温(OT)保护。每个电芯独立监测过压、欠压和开线状态。搭配外部NTC热敏电阻，该器件可检测欠温和过温状态。在BQ77216xx器件中，当检测到过压、欠压、开线、欠温或过温状态时，将启动内部延迟定时器。延迟定时器到期后，相应输出将触发进入激活状态（高电平或低电平，取决于配置）。过压故障检测到后会触发COUT引脚，欠压故障检测到后会触发DOUT引脚。如果检测到过温或开线故障，DOUT和COUT都会被触发。为加快生产线测试，BQ77216xx器件提供客户测试模式(CTM)，可大幅缩短延迟时间。

商品特性

支持3节至16节电芯保护
高精度过压保护
25℃下精度±10mV
0℃至60℃下精度±20mV
过压保护选项范围为3.55V 至 5.1V
欠压保护选项范围为1.0V 至 3.5V
开线连接检测
过温保护
欠温保护
支持任意电芯连接
具备功能安全能力
内置固定延迟定时器
固定检测阈值
COUT和DOUT均为固定输出驱动类型
支持高电平有效或低电平有效
高电平驱动可至6V
支持开漏输出，可外部上拉至VDD
低功耗，ICC约1μA（所有电芯电压低于过压阈值时）
开线检测禁用时，单个电芯输入漏电流小于100nA
提供多种封装占位选项
带铅24引脚TSSOP封装，引脚间距0.65mm

应用领域

手持式园林工具锂离子电池组保护
手持式电动工具锂离子电池组保护
无线吸尘器锂离子电池组保护
UPS电池备份锂离子电池组保护
轻型电动车（eBike、eScooter、助力自行车）锂离子电池组保护

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片
	工作电压	5V~75V
	电池类型	锂电池
	电池节数	3~16

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	不支持
	静态电流(Iq)	2uA
	功能特性	过温保护；欠温保护；过充保护；过放保护
