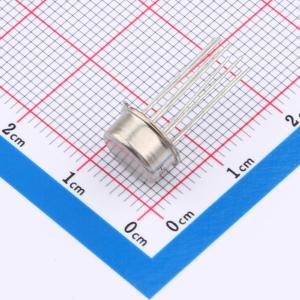

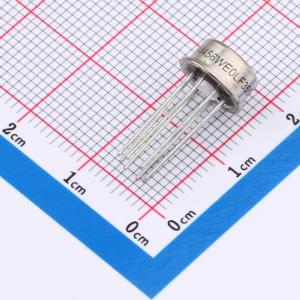

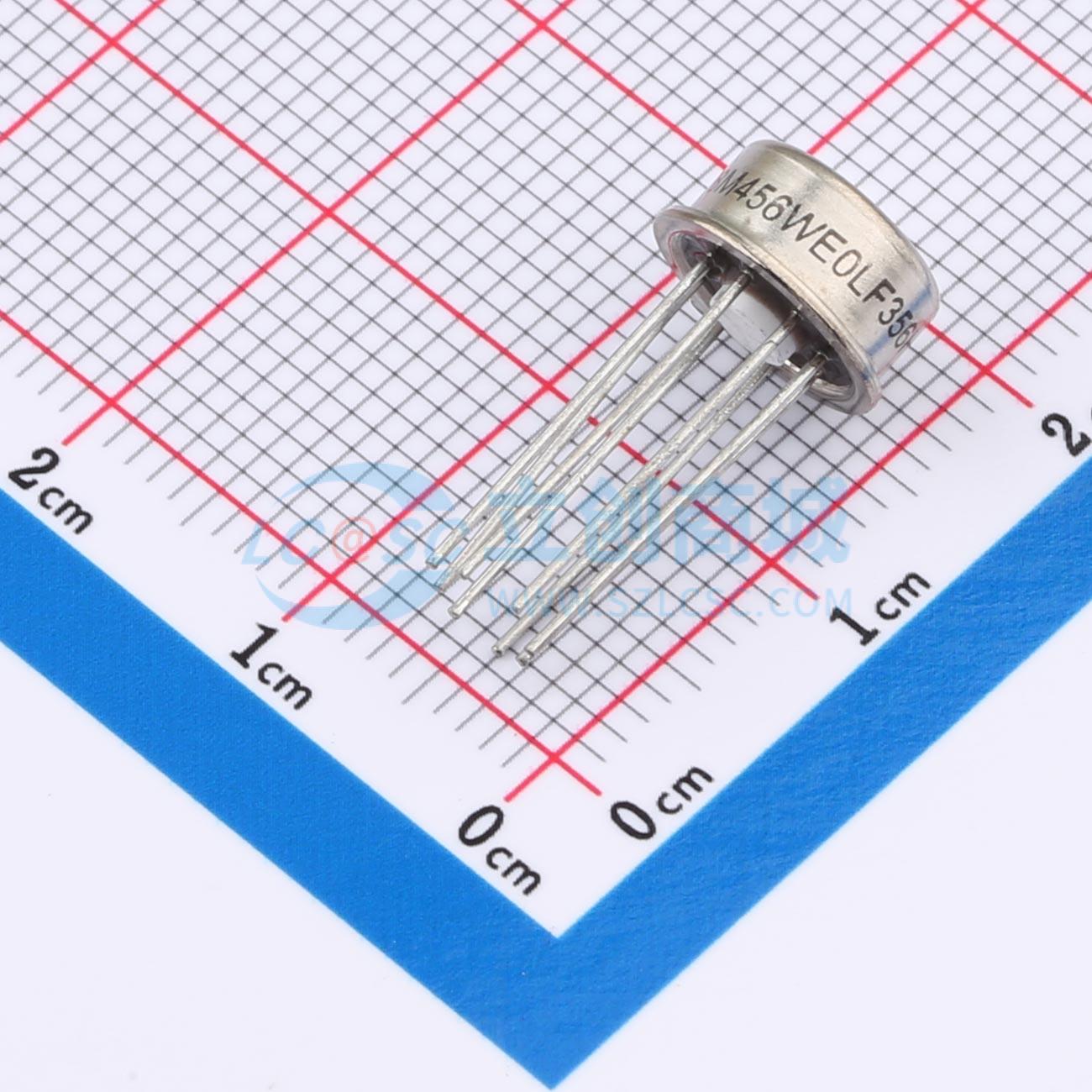

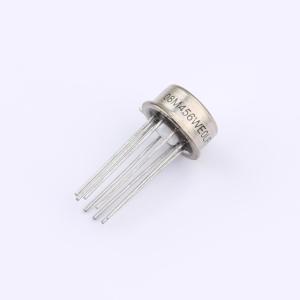

温馨提醒：图片仅供参考，商品以实物为准

LF356H

JFET输入运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是首款单片 JFET 输入运算放大器，在同一芯片上将匹配良好的高压 JFET 与标准双极晶体管（BI-FETTM 技术）结合。这些放大器具有低输入偏置和失调电流、低失调电压和失调电压漂移，并具备失调调节功能，且不会降低漂移或共模抑制性能。该器件还针对高转换速率、宽带宽、极快的建立时间、低电压和电流噪声以及低 1/f 噪声转角进行了设计。
品牌名称: TI(德州仪器)
商品型号: LF356H
商品编号: C48946188
商品封装: TO-99-8
包装方式: 管装
商品毛重: 1.966667克(g)

商品参数

	属性	参数值
	压摆率(SR)	12V/us
	输入失调电压温漂(Vos TC)	5uV/℃
	工作温度	0℃~+70℃
	输入电压噪声密度(eN)	12nV/√Hz@1kHz
	输入失调电流(Ios)	3pA
	功能特性	大容性负载驱动；内置补偿

商品概述

LF356-MIL器件是首款采用BI-FET™技术的单片JFET输入运算放大器，该技术在同一芯片上集成了匹配良好的高压JFET和标准双极型晶体管。该放大器具有低输入偏置电流和失调电流、低失调电压和失调电压漂移，同时带有失调调整，且失调调整不会降低漂移和共模抑制比。该器件还设计为具有高压摆率、宽带宽、极快的建立时间、低电压和电流噪声以及低1/f噪声拐点。

商品特性

可替代昂贵的混合和模块型FET运算放大器
和MOSFET输入器件相比，坚固的JFET可避免操作时击穿损坏
适用于高源阻抗或低源阻抗的低噪声应用，具有极低的1/f拐点
失调调整不会像大多数单片放大器那样降低漂移或共模抑制比
新型输出级允许使用5000 pF大容性负载，不存在稳定性问题
内部补偿，具有大差分输入电压能力

应用领域

高速高精度积分器
快速D/A和A/D转换器
高阻抗缓冲器
宽带、低噪声、低漂移放大器
对数放大器
光电池放大器
采样保持电路

	属性	参数值
	商品目录	FET输入运放
	放大器数	1
	增益带宽积(GBW)	5MHz
	输入偏置电流(Ib)	30pA
	输入失调电压(Vos)	10mV
	共模抑制比(CMRR)	100dB
