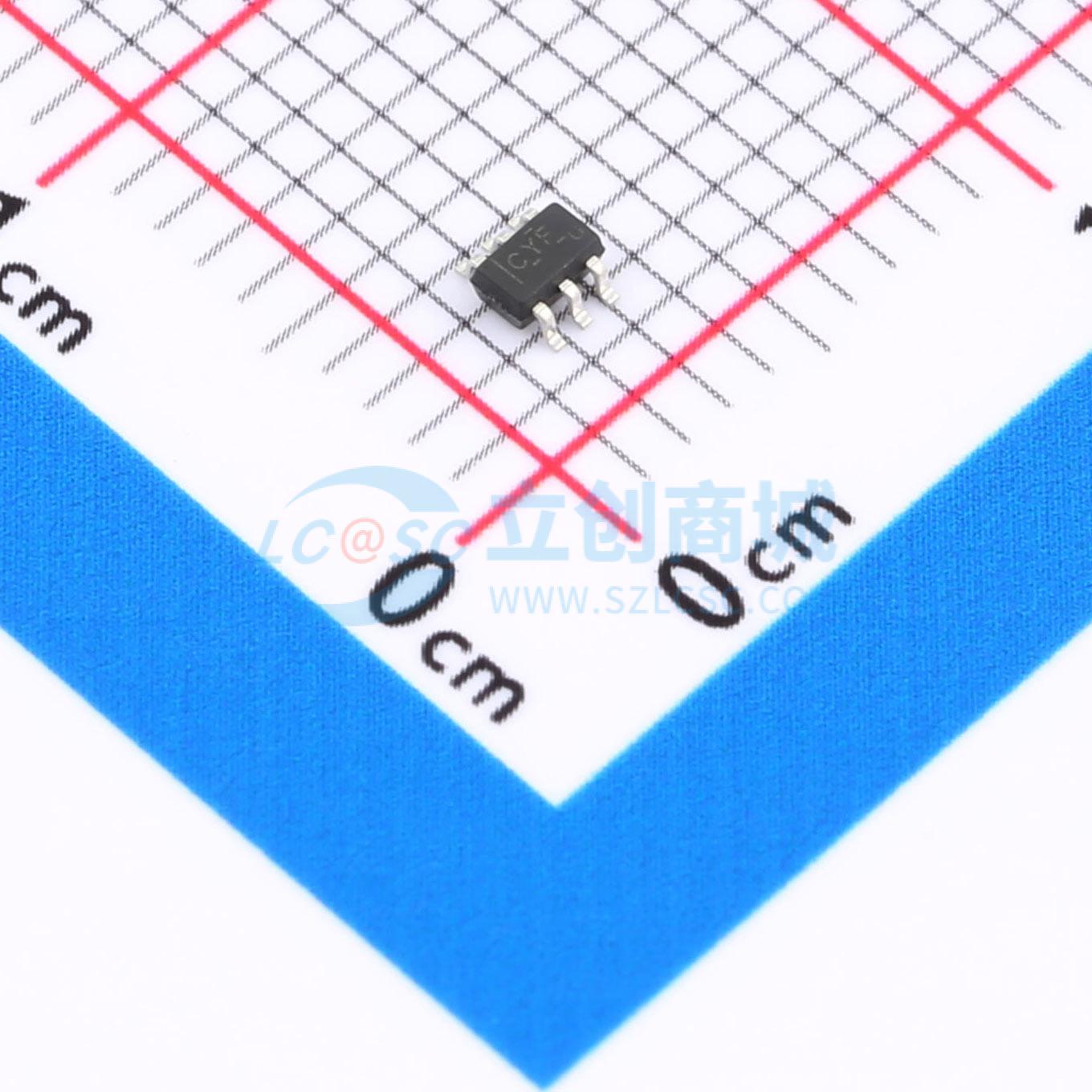

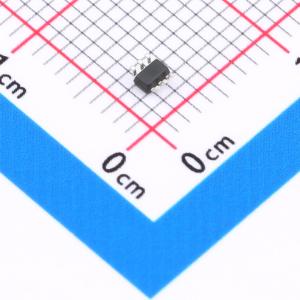

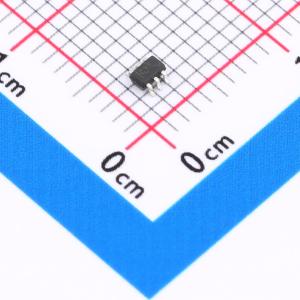

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G19DCKR(UMW)
同相1至2解复用器/解码器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高性能非反相 1 至 2 解复用器。当选择输入 [S] 为低电平时，A 处的数据传递到 Y0，Y1 设置为高阻抗。当选择输入 [S] 为高电平时，A 处的数据传递到 Y1，Y0 设置为高阻抗。该器件的工作电压范围为 1.65V 至 5.5V。此器件针对板载缓冲应用进行了优化，通过在 I/O 引脚上提供过压容限 (OVT) 电路，提供混合 (1.65V、2.3V、3.0V 和 5.5V) 电压能力。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- SN74LVC1G19DCKR(UMW)
- 商品编号
- C48946882
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.038589克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 1.65V~5.5V | |
| 输入数/输出数 | 1/2 | |
| 灌电流(IOL) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 32mA | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 2.9ns@3.3V,50pF | |
| 静态电流(Iq) | 10uA | |
| 功能特性 | 输出使能高阻；电平转换 |
商品概述
UMW 74LVC1G19 是一款高性能的非反相 1 对 2 多路分配器。当选择输入 [S] 为低电平时，A 处的数据会传输至 Y0，Y1 则设置为高阻抗。当选择输入 [S] 为高电平时，A 处的数据会传输至 Y1，Y0 则设置为高阻抗。该器件的工作电压范围为 1.65V 至 5.5V。此器件针对板载缓冲应用进行了优化，通过在 I/O 引脚上提供过压容限 (OVT) 电路，具备混合（1.65V、2.3V、3.0V 和 5.5V）电压能力。
商品特性
- 设计用于 1.65V 至 5.5V VCC 操作
- 高速传播延迟 tPD 2.9nS（典型值）@3.3V，负载 50pF
- 掉电时输出为高阻态
- 输出驱动能力 32mA
- 这些器件无铅且符合 RoHS 标准
- 封装形式为 SC70 - 6、SOT23 - 6 或小型 DFN6
- MSL3（SC70 - 6、SOT23 - 6、DFN6）
