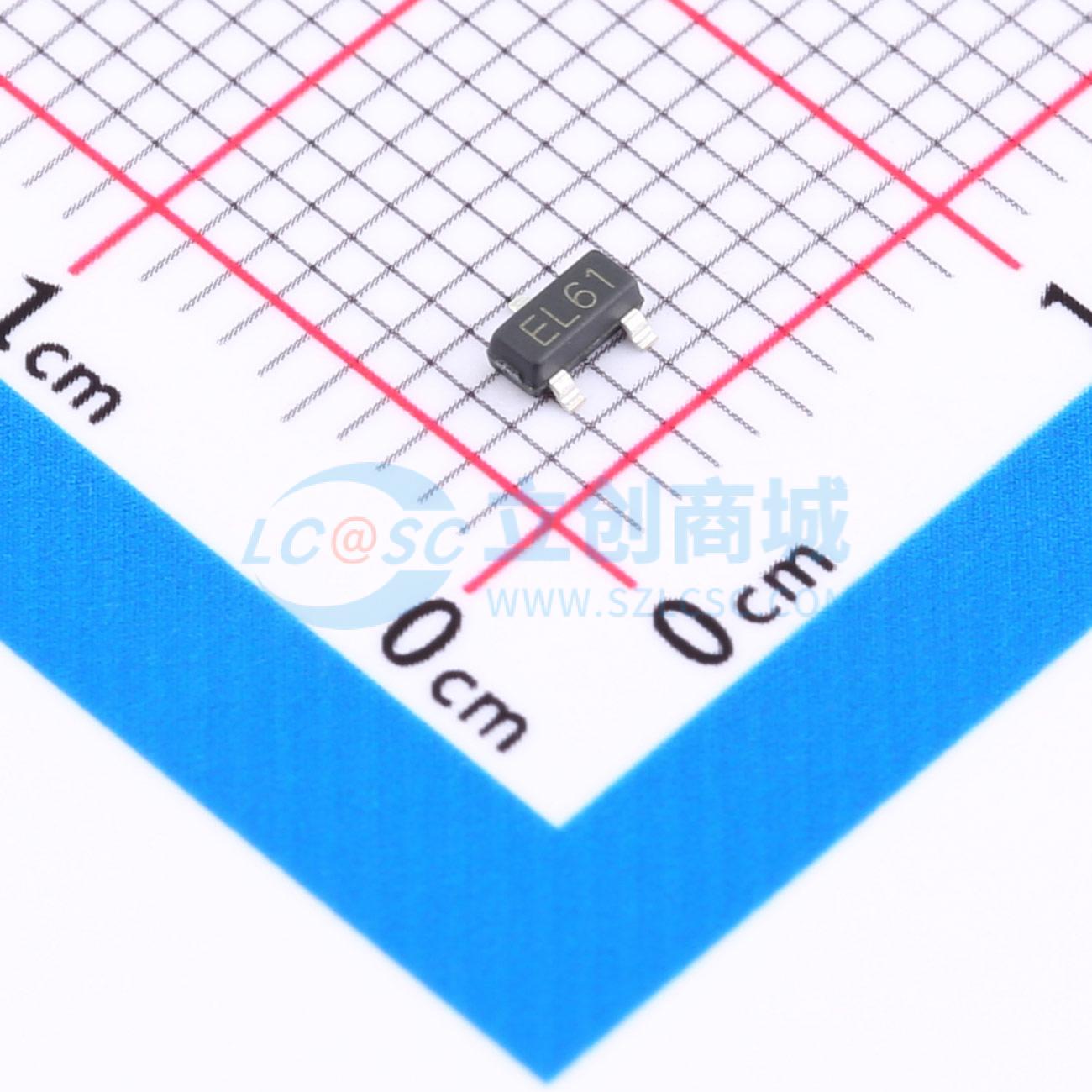

温馨提醒：图片仅供参考，商品以实物为准
ESDA6V1L-DW
单向ESD 5.25V截止 峰值浪涌电流：18.5A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：两线单向ESD保护。300瓦峰值脉冲功率（tp = 8/20μs）。工作电压：5.25V（最大值）。结电容：140pF（典型值）。IEC 61000-4-2 ±9kV接触，±16kV空气。IEC 61000-4-5（雷击）18.5A（8/20μs）。封装：SOT-23。模塑料可燃性等级：UL 94V-0。符合RoHS/WEEE标准
- 品牌名称
- DOWO(东沃)
- 商品型号
- ESDA6V1L-DW
- 商品编号
- C48946119
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0289克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.25V | |
| 钳位电压 | 16.5V | |
| 峰值脉冲电流(Ipp) | 18.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6.65V | |
| 反向电流(Ir) | 20uA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 140pF |
商品特性
- 双向线路的单向静电放电保护
- 300瓦峰值脉冲功率（脉冲宽度 = 8/20μs）
- 工作电压：5.25V（最大值）
- 结电容：140pF（典型值）
- 符合IEC 61000-4-2标准，接触放电 ±9kV，空气放电 ±16kV
- 符合IEC 61000-4-5（雷击）标准，18.5A（脉冲宽度 8/20μs）
