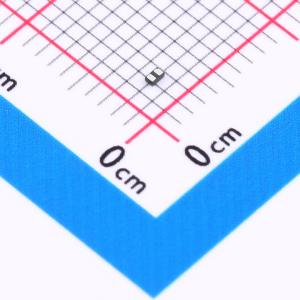

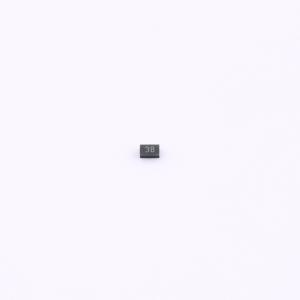

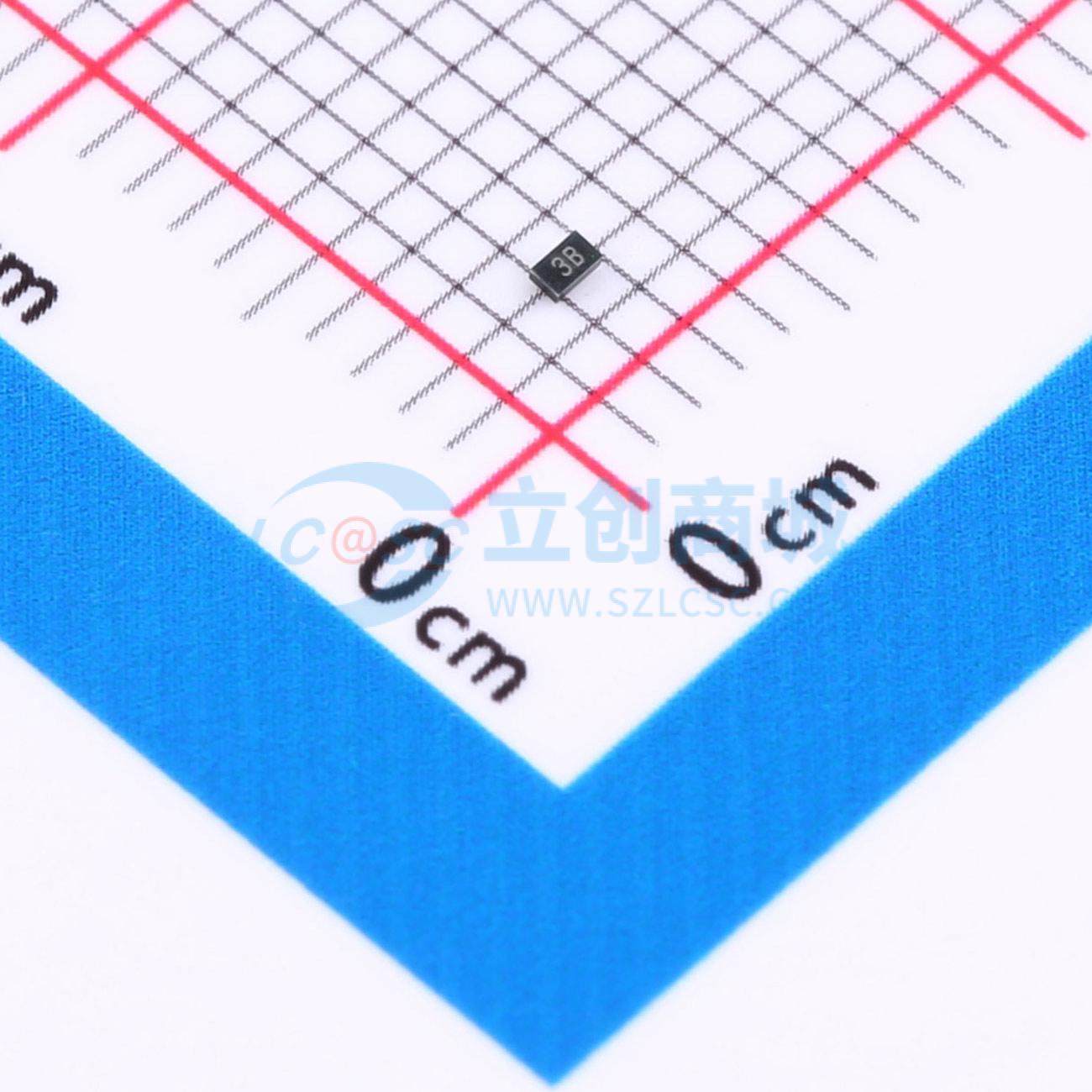

温馨提醒：图片仅供参考，商品以实物为准
PESDNC2FD3V3BS-DW
双向ESD 3.3V截止 峰值浪涌电流：8.5A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：双向单线ESD保护。 72瓦脉冲峰值功率 (tp = 8/20μs)。 工作电压：3.3V。 结电容：10pF（典型值）。 IEC 61000-4-2 接触放电 ±30kV，空气放电 ±30kV。 IEC 61000-4-5（浪涌）8.5A (8/20μs)。应用：手机。 便携式设备
- 品牌名称
- DOWO(东沃)
- 商品型号
- PESDNC2FD3V3BS-DW
- 商品编号
- C48946122
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.00923克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 8.5V | |
| 峰值脉冲电流(Ipp) | 8.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 72W@8/20us | |
| 击穿电压(VBR) | 5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品特性
- 双向ESD保护，单线防护
- 72瓦峰值脉冲功率（tp = 8/20μs）
- 工作电压：3.3V
- 结电容：10pF（典型值）
- IEC 61000-4-2 ±30kV接触放电，±30kV空气放电
- IEC 61000-4-5（雷击）8.5A（8/20μs）
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源供应器
