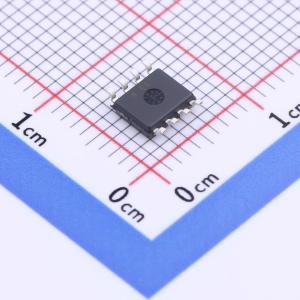

MAX931ESA+T
超低功耗、低成本比较器、内置2%电压基准
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX931 - MAX934 单通道、双通道和四通道微功耗、低压比较器，内置精度为 2% 的基准源，具备极低的功耗。这些比较器在全温度范围内的电源电流小于 4μA（MAX931），并包含一个内部 1.182V ±2% 的电压基准源、可编程迟滞以及可吸入和输出电流的 TTL/CMOS 输出。 MAX931 - MAX934 非常适合 3V 或 5V 单电源应用，可在 +2.5V 至 +11V 单电源（或 ±1.25V 至 ±5V 双电源）下工作，每个比较器的输入电压范围从负电源轨扩展到正电源的 1.3V 以内。 MAX931 - MAX934 独特的输出级可连续输出高达 40mA 的电流。通过消除比较器改变逻辑状态时常见的电源毛刺，MAX931 - MAX934 可将寄生反馈降至最低，从而更易于使用。 单通道 MAX931 和双通道 MAX932/MAX933 提供了一种独特而简单的方法，通过使用 HYST 引脚和两个电阻，无需反馈和复杂的公式即可添加迟滞。
- 商品型号
- MAX931ESA+T
- 商品编号
- C4554743
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 10mV | |
| 输入偏置电流(Ib) | 10nA | |
| 传播延迟(tpd) | 12us | |
| 滞后电压(Vhys) | 50mV | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 推挽 |
| 属性 | 参数值 | |
|---|---|---|
| 输出模式 | TTL；CMOS | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 静态电流(Iq) | 2.5uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.5V~11V | |
| 双电源(Vee ~ Vcc) | 1.25V~5V；-5V~-1.25V | |
| 响应时间(tr) | 12us |
商品概述
MAX931 - MAX934 单通道、双通道和四通道微功耗、低压比较器，内置精度为 2% 的基准源，具备极低的功耗。这些比较器在全温度范围内的电源电流小于 4μA（MAX931），并包含一个内部 1.182V ±2% 的电压基准源、可编程迟滞以及可吸入和输出电流的 TTL/CMOS 输出。 MAX931 - MAX934 非常适合 3V 或 5V 单电源应用，可在 +2.5V 至 +11V 单电源（或 ±1.25V 至 ±5V 双电源）下工作，每个比较器的输入电压范围从负电源轨扩展到正电源的 1.3V 以内。 MAX931 - MAX934 独特的输出级可连续输出高达 40mA 的电流。通过消除比较器改变逻辑状态时常见的电源毛刺，MAX931 - MAX934 可将寄生反馈降至最低，从而更易于使用。 单通道 MAX931 和双通道 MAX932/MAX933 提供了一种独特而简单的方法，通过使用 HYST 引脚和两个电阻，无需反馈和复杂的公式即可添加迟滞。
商品特性
- 在宽温度范围内最大静态电流超低，仅 4μA（MAX931）
- 电源：单电源 +2.5V 至 +11V，双电源 ±1.25V 至 ±5.5V
- 输入电压范围包含负电源
- 内部 1.182V ±2% 带隙基准源
- 迟滞可调
- TTL/CMOS 兼容输出
- 传播延迟 12μs（过驱动 10mV）
- 无开关撬棍电流
- 连续输出电流 40mA
- 提供节省空间的 μMAX 封装
应用领域
- 电池供电系统
- 阈值检测器
- 窗口比较器
- 振荡器电路
- 报警电路
