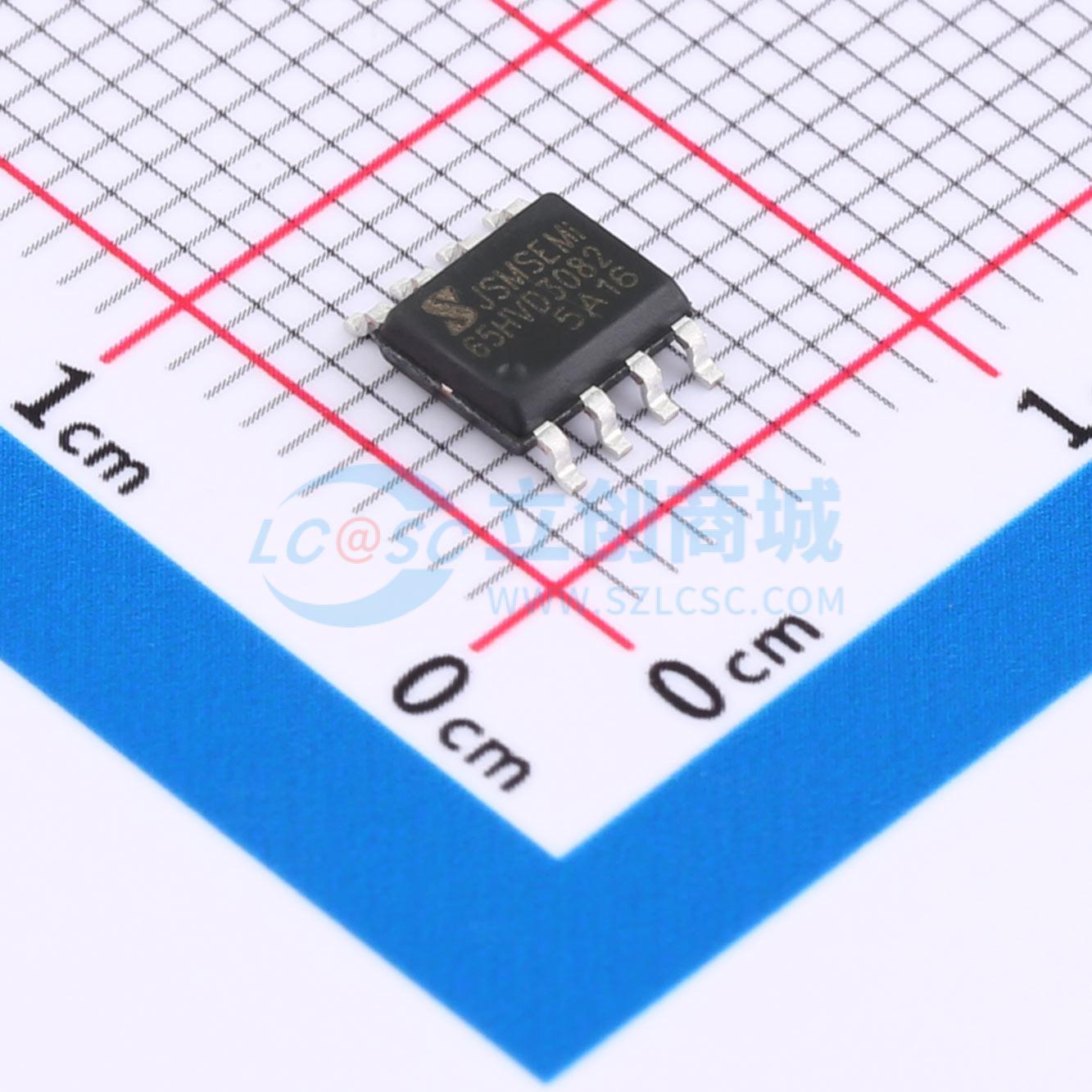

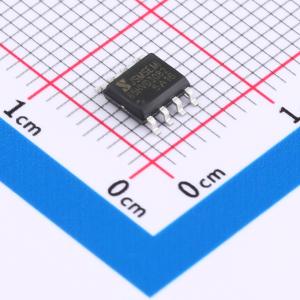

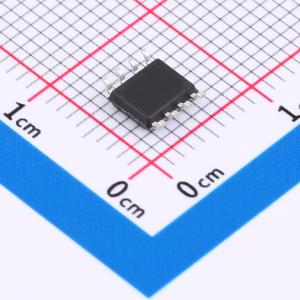

SN65HVD3082EDR
3.3V、12Mbps半双工RS-485/RS-422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款低功耗半双工收发器，符合 RS 485 和 RS-422 规范。IC 包含一个驱动器和一个接收器。驱动器压摆率不受限制，允许传输高达 12Mbps 的数据。这些收发器在空载或满载且驱动器禁用时，电源电流在 120μA 至 500μA 之间。所有部件均由单 3.3V 电源供电。驱动器具有短路电流限制，并通过热关断电路防止过度功耗，该电路使驱动器输出进入高阻抗状态。接收器输入具有故障安全特性，确保在输入开路时输出逻辑高电平。该器件的人体模型静电放电耐受性超过 8kV，IEC61000-4-2 空气放电法为 ±15kV。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- SN65HVD3082EDR
- 商品编号
- C48937500
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.24688克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3.3V | |
| 数据速率 | 12Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 32 | |
| 静电保护 | ±8kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 425uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护 |
商品概述
SN65HVD3082EDR-JSM 是一款符合 RS-485 和 RS-422 规范的低功耗半双工收发器。该集成电路包含一个驱动器和一个接收器。驱动器的压摆率不受限制，使其能够传输高达 12Mbps 的数据。当驱动器被禁用且处于空载或满载状态时，这些收发器的电源电流消耗在 120μA 至 500μA 之间。所有器件均在单 3.3V 电源下工作。驱动器具有短路电流限制功能，并通过热关断电路防止过大的功耗，该电路将驱动器输出置于高阻态。接收器输入具有故障安全特性，当输入开路时保证输出逻辑高电平。该器件的人体模型静电放电耐受能力超过 8kV，IEC61000-4-2 空气放电法耐受能力为 ±15kV。封装为 SOP-8。
商品特性
- 单 3.3V 电源供电
- 可与 +5.0V 逻辑电平互操作
- -7V 至 12V 的共模输入电压范围
- 三态输出
- 驱动器/接收器使能
- 半双工通信
- 总线上最多允许连接 32 个收发器
- 数据速率高达 12 Mbps
- 驱动器的限流和热关断过载保护
- 静电放电规格：±15kV IEC61000-4-2 空气放电，±8kV 人体模型
应用领域
- 低功耗 RS-485 系统
- 电信
- 分组交换
- 工业控制局域网
- 数据集中器
