温馨提醒：图片仅供参考，商品以实物为准

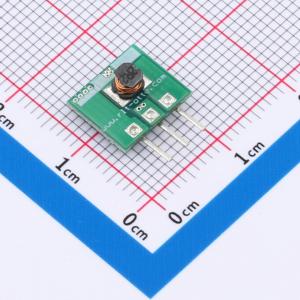

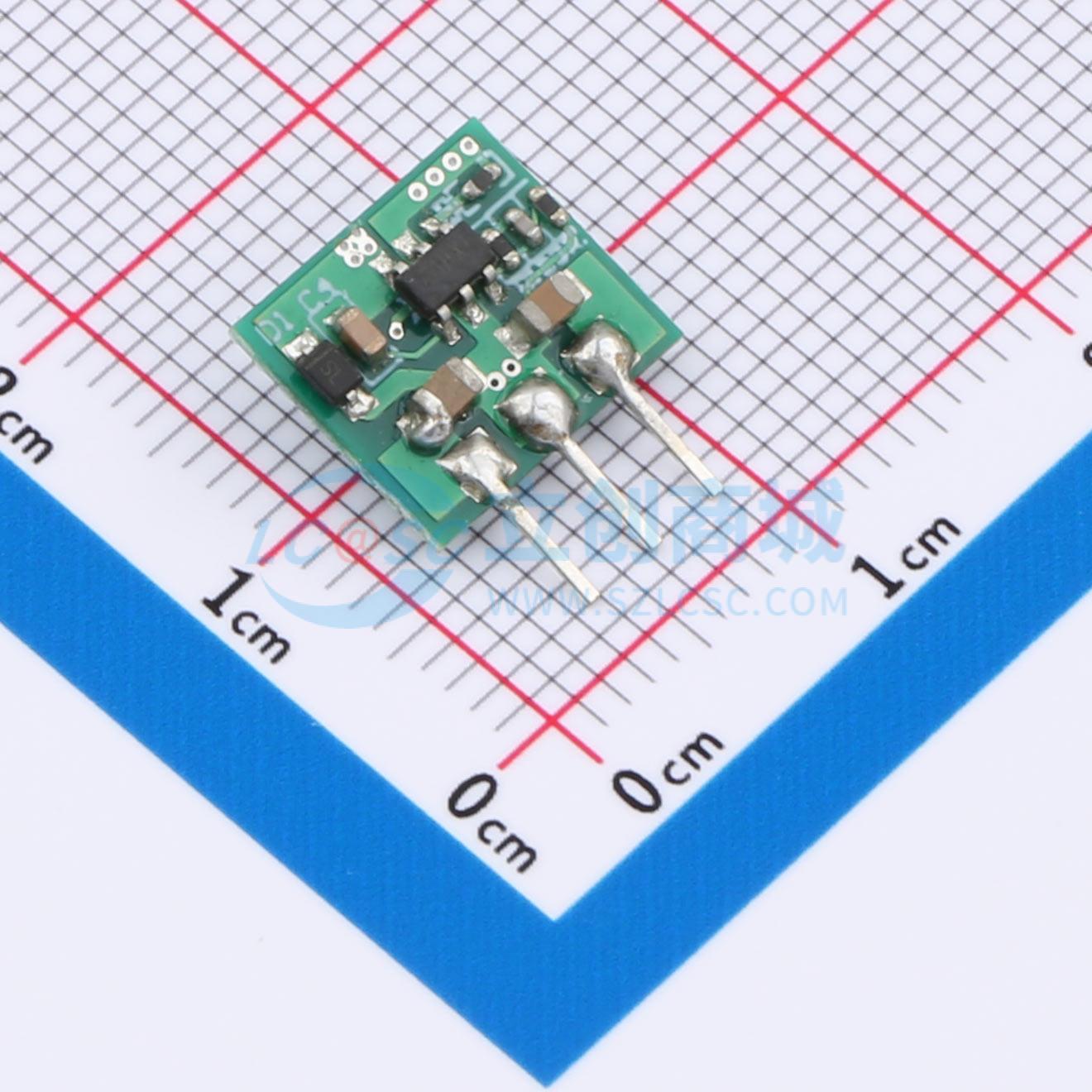

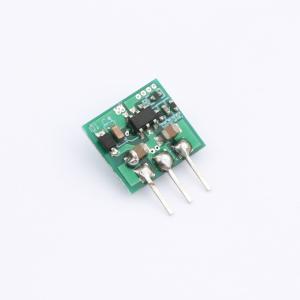

K7803-500R3-LB
宽电压输入非隔离稳压单输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工作电压: 4.5V~36V 输出功率: 1.6W 输出电压: 3.3V 输出电流(最大值): 500mA 工作温度：-40℃~+85℃@(Tj)
- 品牌名称
- RLT(瑞率特)
- 商品型号
- K7803-500R3-LB
- 商品编号
- C48888174
- 商品封装
- SIP,10.3x8.6mm
- 包装方式
- 托盘
- 商品毛重
- 1.788571克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | - | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 6.5V~36V | |
| 转换效率 | 86% | |
| 输出电压(Vout) | 3.3V | |
| 输出电压精度 | ±4% | |
| 输出电流(最大值) | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | - | |
| 纹波噪声 | 100mVp-p | |
| 开关频率 | 330kHz | |
| 最大容性负载 | 680uF | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 10mm | |
| 宽度 | 5.1mm | |
| 高度 | 10mm | |
| 功能特性 | 短路保护；自动故障恢复；过热保护 |
商品概述
K78XX-500R3-LB系列产品是高效开关稳压器，具有低损耗、低发热特性，使用时无需外部散热器，是78LXX系列三端线性稳压器的理想替代品。
商品特性
- 小尺寸：10mm × 5.1mm × 10mm，小型SIP封装，国际标准引脚方式
- 宽输入电压范围
- 低纹波和噪声
- 输出短路保护（自恢复）
- 符合ROHS标准
- 工作温度范围：-40℃ ~ +85℃
- 三年产品保修
应用领域
- 通信设备
- 电力系统
- 仪器仪表
- 工业控制
- 智能设备
