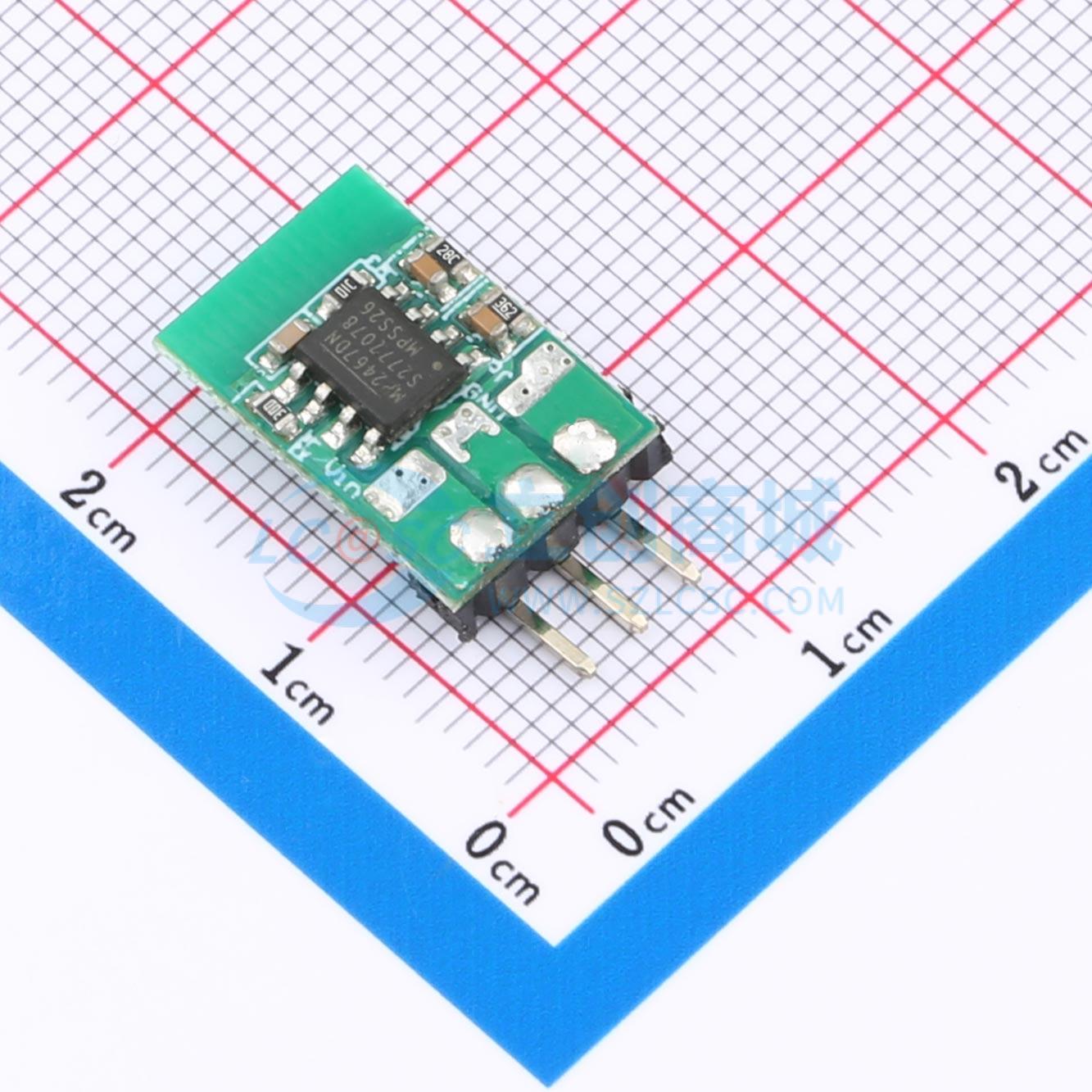

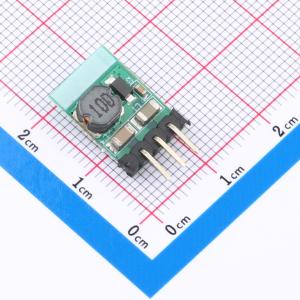

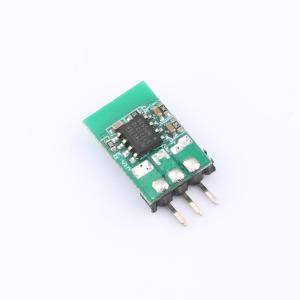

K78L05-1000R3
非隔离式 DC-DC 转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工作电压: 6.5V~36V 输出功率: 5W 输出电压: 5V 输出电流(最大值): 1000mA 工作温度：-40℃~+85℃@(Tj)
- 品牌名称
- RLT(瑞率特)
- 商品型号
- K78L05-1000R3
- 商品编号
- C48888180
- 商品封装
- SIP,15.5x10.2mm
- 包装方式
- 托盘
- 商品毛重
- 2.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | - | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 6.5V~36V | |
| 转换效率 | 96% | |
| 输出电压(Vout) | 5V | |
| 输出电压精度 | ±2% | |
| 输出电流(最大值) | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | - | |
| 纹波噪声 | 50mVp-p | |
| 开关频率 | 410kHz | |
| 最大容性负载 | 1000uF | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 11.6mm | |
| 宽度 | 10.4mm | |
| 高度 | 7.6mm | |
| 功能特性 | 短路保护；过流保护；自动故障恢复；过热保护 |
商品概述
K78XX-1000R3系列是高效开关稳压器，是LM78xx系列三端线性稳压器的理想替代品。该转换器具有高效率、低损耗、短路保护等特点，且无需散热片。这些产品广泛应用于工业控制、仪器仪表和电力等领域。
商品特性
- 效率高达97%，无需散热片
- 引脚排列与LM78XX系列线性稳压器兼容
- 低剖面尺寸：15.5×10.16×6mm
- 具备短路保护和热关断功能
- 工作环境温度范围：-40℃ to +85℃
- 符合EN/IEC 60950-1第二版和EN55032安全标准
应用领域
- 工业控制
- 仪器仪表
- 电力
