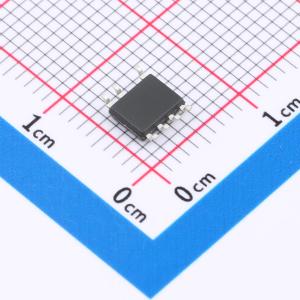

温馨提醒：图片仅供参考，商品以实物为准
AS7806AP
原边反馈DC/DC控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AS7806AP是一款用于以太网供电系统（Power over Ethernet，PoE）的DC/DC控制器。采用原边控制（PSR）方式，内置200V高压MOS，原边取样来进行精确的恒流、恒压控制。在恒流模式下，输出功率可由CS脚外接的取样电阻Rcs设定。在恒压模式下，芯片的多种工作模式可以保证较高的整体转换效率。AS7806AP提供上电软启动功能与各种可自恢复的保护功能，包括逐周期限流保护（OCP），VDD过压保护（OVP），VDD过压箝位，欠压保护（UVLO）等。AS7806AP具有较高的系统效率和良好的EMI性能。
- 品牌名称
- 无锡众享
- 商品型号
- AS7806AP
- 商品编号
- C48886548
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.116克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9.5V~20V | |
| 开关频率 | 165kHz~195kHz | |
| 最大占空比 | 95% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 200V | |
| 拓扑结构 | 反激式 | |
| 特性 | 恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+85℃ | |
| 反馈方式 | 原边反馈 |
